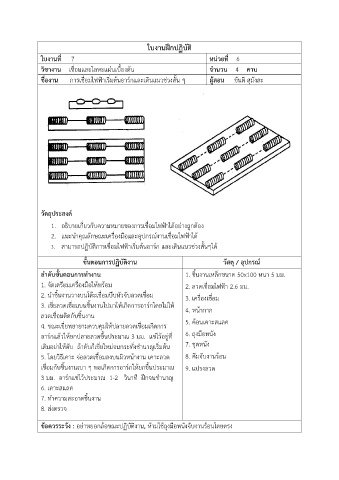

ใบงานฝึกปฏิบัติ
ใบงานที่ 7 หน่วยที่ 6
วิชางาน เชื่อมและโลหะแผ่นเบื้องต้น จ านวน 4 คาบ
ชื่องาน การเชื่อมไฟฟ้าเริ่มต้นอาร์กและเดินแนวช่วงสั้น ๆ ผู้สอน ขันติ สุมังสะ
วัตถุประสงค์
1. อธิบายเกี่ยวกับความหมายของการเชื่อมไฟฟ้าได้อย่างถูกต้อง
2. แนะน าคุณลักษณะเครื่องมือและอุปกรณ์งานเชื่อมไฟฟ้าได้
3. สามารถปฏิบัติการเชื่อมไฟฟ้าเริ่มต้นอาร์ก และเดินแนวช่วงสั้นๆได้
ขั้นตอนการปฏิบัติงาน วัสดุ / อุปกรณ์
ล าดับขั้นตอนการท างาน 1. ชิ้นงานเหล็กขนาด 50x100 หนา 5 มม.
1. จัดเตรียมเครื่องมือให้พร้อม 2. ลวดเชื่อมไฟฟ้า 2.6 มม.
2. น าชิ้นงานวางบนโต๊ะเชื่อมบีบหัวจับลวดเชื่อม 3. เครื่องเชื่อม
3. เขี่ยลวดเชื่อมบนชิ้นงานไปมาให้เกิดการอาร์กโดยไม่ให้ 4. หน้ากาก
ลวดเชื่อมติดกับชิ้นงาน
4. ขณะเขี่ยพยายามควบคุมให้ปลายลวดเชื่อมเกิดการ 5. ค้อนเคาะสแลค
อาร์กแล้วให้ยกปลายลวดขึ้นประมาณ 3 มม. แช่ไว้อยู่ที่ 6. ถุงมือหนัง
เดิมอย่าให้ดับ ถ้าดับก็เขี่ยใหม่จนกระทั่งช านาญเริ่มต้น 7. ชุดหนัง
5. โดยวิธีเคาะ จ่อลวดเชื่อมลงบนผิวหน้างาน เคาะลวด 8. คีมจับงานร้อน
เชื่อมกับชิ้นงานเบา ๆ พอเกิดการอาร์กให้ยกขึ้นประมาณ 9. แปรงลวด
3 มม. อาร์กแช่ไว้ประมาณ 1-2 วินาที ฝึกจนช านาญ
6. เคาะสแลค
7. ท าความสะอาดชิ้นงาน
8. ส่งตรวจ
ข้อควรระวัง : อย่าหยอกล้อขณะปฏิบัติงาน, ห้ามใช้ถุงมือหนังจับงานร้อนโดยตรง
