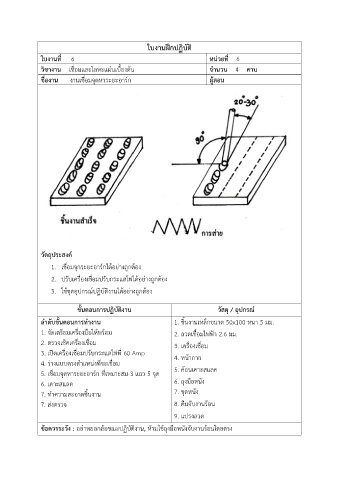

ใบงานฝึกปฏิบัติ

ใบงานที่ 6 หน่วยที่ 6
วิชางาน เชื่อมและโลหะแผ่นเบื้องต้น จ านวน 4 คาบ
ชื่องาน งานเชื่อมจุดหาระยะอาร์ก ผู้สอน

วัตถุประสงค์
1. เชื่อมจุกระยะอาร์กได้อย่างถูกต้อง

2. ปรับเครื่องเชื่อมปรับกระแสไฟได้อย่างถูกต้อง

3. ใช้ชุดอุปกรณ์ปฏิบัติงานได้อย่างถูกต้อง

ขั้นตอนการปฏิบัติงาน วัสดุ / อุปกรณ์
ล าดับขั้นตอนการท างาน 1. ชิ้นงานเหล็กขนาด 50x100 หนา 5 มม.

1. จัดเตรียมเครื่องมือให้พร้อม 2. ลวดเชื่อมไฟฟ้า 2.6 มม.
2. ตรวจเช็คเครื่องเชื่อม 3. เครื่องเชื่อม
3. เปิดเครื่องเชื่อมปรับกระแสไฟที่ 60 Amp 4. หน้ากาก
4. ร่างแบบตรงต าแหน่งที่จะเชื่อม

5. เชื่อมจุดหาระยะอาร์ก ที่เหมาะสม 3 แถว 5 จุด 5. ค้อนเคาะสแลค
6. เคาะสแลค 6. ถุงมือหนัง
7. ท าความสะอาดชิ้นงาน 7. ชุดหนัง

7. ส่งตรวจ 8. คีมจับงานร้อน
9. แปรงลวด

ข้อควรระวัง : อย่าหยอกล้อขณะปฏิบัติงาน, ห้ามใช้ถุงมือหนังจับงานร้อนโดยตรง
