และให้ทิศเหนือของแผนที่ชี้ไปทางทิศเหนือ โดยจัดให้แนวต่างๆ ทั้งปวงบนแผนที่
ขนานกับแนวต่างๆ ในภูมิประเทศ
การวางแผนที่ให้ถูกทิศมี 2 วิธี คือ
1. การพิจารณาจากภูมิประเทศ การวางแผนที่ถูกทิศ วิธีนี้ต้อง
ตรวจสอบแผนที่ในภูมิประเทศอย่างรอบคอบ เพื่อหาหลักภูมิประเทศที่มี
ลักษณะเป็นแนวเส้นแห่งเดียวกัน ทั้งบนแผนที่และในภูมิประเทศ เช่น ถนน
ทางรถไฟ แนวรั้ว สายไฟ ฯลฯ เป็นต้น
การวางแผนที่จะต้องกระทำ
โดยการวางลักษณะภูมิประเทศบนแผนที่
ให้อยู่ในแนวเดียวกันกับลักษณะภูมิประเทศ
จะต้องมีการตรวจสอบเพื่อป้องกันไม่ให้ทิศทาง
กลับกัน ซึ่งอาจจะเกิดขึ้นได้ถ้าหากใช้ลักษณะ
ภูมิประเทศที่เป็นแนวเส้นเพียงเส้นเดียว

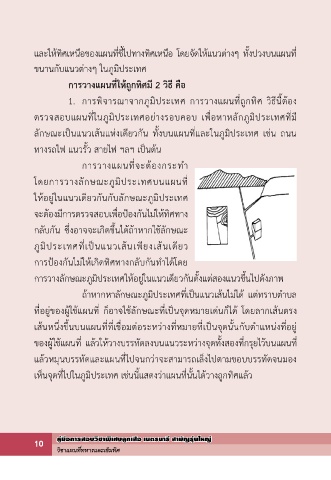

การป้องกันไม่ให้เกิดทิศทางกลับกันทำได้โดย
การวางลักษณะภูมิประเทศให้อยู่ในแนวเดียวกันตั้งแต่สองแนวขึ้นไปดังภาพ
ถ้าหากหาลักษณะภูมิประเทศที่เป็นแนวเส้นไม่ได้ แต่ทราบตำบล
ที่อยู่ของผู้ใช้แผนที่ ก็อาจใช้ลักษณะที่เป็นจุดหมายเด่นก็ได้ โดยลากเส้นตรง
เส้นหนึ่งขึ้นบนแผนที่ที่เชื่อมต่อระหว่างที่หมายที่เป็นจุดนั้นกับตำแหน่งที่อยู่
ของผู้ใช้แผนที่ แล้วให้วางบรรทัดลงบนแนวระหว่างจุดทั้งสองที่กรุยไว้บนแผนที่
แล้วหมุนบรรทัดและแผนที่ไปจนกว่าจะสามารถเล็งไปตามขอบบรรทัดจนมอง
เห็นจุดที่ไปในภูมิประเทศ เช่นนี้แสดงว่าแผนที่นั้นได้วางถูกทิศแล้ว
