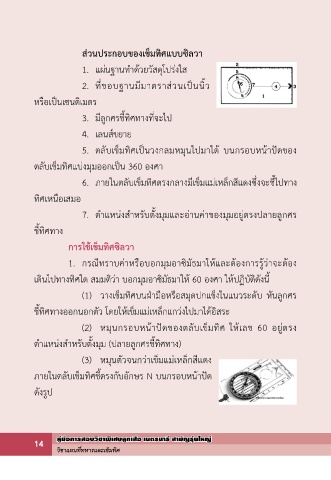

ส่วนประกอบของเข็มทิศแบบซิลวา

1. แผ่นฐานทำด้วยวัสดุโปร่งใส
2. ที่ขอบฐานมีมาตราส่วนเป็นนิ้ว

หรือเป็นเซนติเมตร
3. มีลูกศรชี้ทิศทางที่จะไป

4. เลนส์ขยาย
5. ตลับเข็มทิศเป็นวงกลมหมุนไปมาได้ บนกรอบหน้าปัดของ

ตลับเข็มทิศแบ่งมุมออกเป็น 360 องศา
6. ภายในตลับเข็มทิศตรงกลางมีเข็มแม่เหล็กสีแดงซึ่งจะชี้ไปทาง

ทิศเหนือเสมอ
7. ตำแหน่งสำหรับตั้งมุมและอ่านค่าของมุมอยู่ตรงปลายลูกศร

ชี้ทิศทาง
การใช้เข็มทิศซิลวา

1. กรณีทราบค่าหรือบอกมุมอาซิมัธมาให้และต้องการรู้ว่าจะต้อง
เดินไปทางทิศใด สมมติว่า บอกมุมอาซิมัธมาให้ 60 องศา ให้ปฏิบัติดังนี้

(1) วางเข็มทิศบนฝ่ามือหรือสมุดปกแข็งในแนวระดับ หันลูกศร
ชี้ทิศทางออกนอกตัว โดยให้เข็มแม่เหล็กแกว่งไปมาได้อิสระ

(2) หมุนกรอบหน้าปัดของตลับเข็มทิศ ให้เลข 60 อยู่ตรง
ตำแหน่งสำหรับตั้งมุม (ปลายลูกศรชี้ทิศทาง)

(3) หมุนตัวจนกว่าเข็มแม่เหล็กสีแดง
ภายในตลับเข็มทิศชี้ตรงกับอักษร N บนกรอบหน้าปัด

ดังรูป
