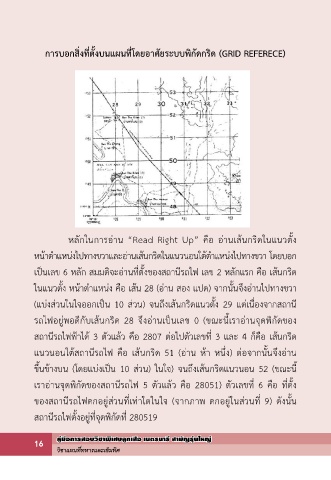

การบอกสิ่งที่ตั้งบนแผนที่โดยอาศัยระบบพิกัดกริด (GRID REFERECE)
หลักในการอ่าน “Read Right Up” คือ อ่านเส้นกริดในแนวตั้ง
หน้าตำแหน่งไปทางขวาและอ่านเส้นกริดในแนวนอนใต้ตำแหน่งไปทางขวา โดยบอก
เป็นเลข 6 หลัก สมมติจะอ่านที่ตั้งของสถานีรถไฟ เลข 2 หลักแรก คือ เส้นกริด
ในแนวตั้ง หน้าตำแหน่ง คือ เส้น 28 (อ่าน สอง แปด) จากนั้นจึงอ่านไปทางขวา
(แบ่งส่วนในใจออกเป็น 10 ส่วน) จนถึงเส้นกริดแนวตั้ง 29 แต่เนื่องจากสถานี
รถไฟอยู่พอดีกับเส้นกริด 28 จึงอ่านเป็นเลข 0 (ขณะนี้เราอ่านจุดพิกัดของ
สถานีรถไฟฟ้าได้ 3 ตัวแล้ว คือ 2807 ต่อไปตัวเลขที่ 3 และ 4 ก็คือ เส้นกริด
แนวนอนใต้สถานีรถไฟ คือ เส้นกริด 51 (อ่าน ห้า หนึ่ง) ต่อจากนั้นจึงอ่าน
ขึ้นข้างบน (โดยแบ่งเป็น 10 ส่วน) ในใจ) จนถึงเส้นกริดแนวนอน 52 (ขณะนี้
เราอ่านจุดพิกัดของสถานีรถไฟ 5 ตัวแล้ว คือ 28051) ตัวเลขที่ 6 คือ ที่ตั้ง
ของสถานีรถไฟตกอยู่ส่วนที่เท่าใดในใจ (จากภาพ ตกอยู่ในส่วนที่ 9) ดังนั้น
สถานีรถไฟตั้งอยู่ที่จุดพิกัดที่ 280519
