Page 55 - Steady Mate Tg1 - Book B

Matematik Tingkatan 1 Bab 8 Garis dan Sudut

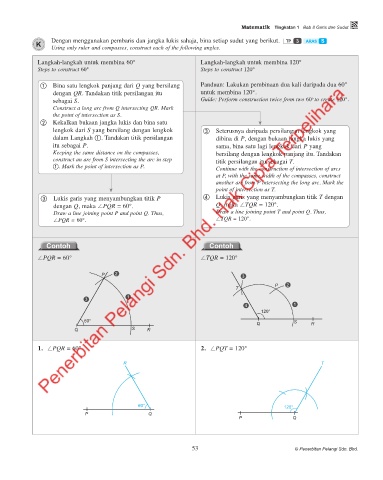

K Dengan menggunakan pembaris dan jangka lukis sahaja, bina setiap sudut yang berikut. TP 3 ARAS S
Using only ruler and compasses, construct each of the following angles.

Langkah-langkah untuk membina 60° Langkah-langkah untuk membina 120°
Steps to construct 60° Steps to construct 120°

a Bina satu lengkok panjang dari Q yang bersilang Panduan: Lakukan pembinaan dua kali daripada dua 60°
dengan QR. Tandakan titik persilangan itu untuk membina 120°.
o
sebagai S. Guide: Perform construction twice from two 60 to create 120°.
Construct a long arc from Q intersecting QR. Mark
the point of intersection as S.
b Kekalkan bukaan jangka lukis dan bina satu
lengkok dari S yang bersilang dengan lengkok c Seterusnya daripada persilangan lengkok yang
dalam Langkah a. Tandakan titik persilangan dibina di P, dengan bukaan jangka lukis yang
itu sebagai P. sama, bina satu lagi lengkok dari P yang
Keeping the same distance on the compasses, bersilang dengan lengkok panjang itu. Tandakan
construct an arc from S intersecting the arc in step titik persilangan itu sebagai T.
a. Mark the point of intersection as P. Continue with the construction of intersection of arcs
at P, with the same width of the compasses, construct
another arc from P intersecting the long arc. Mark the
point of intersection as T.
c Lukis garis yang menyambungkan titik P d Lukis garis yang menyambungkan titik T dengan
dengan Q, maka /PQR = 60°. Q. maka /TQR = 120°.
Draw a line joining point P and point Q. Thus, Draw a line joining point T and point Q. Thus,
/PQR = 60°. /TQR = 120°.

Contoh Contoh

/PQR = 60° /TQR = 120°

P 2 3
P 2
T
1
3
4 1
120°
60° S
Q R
Q S R

1. /PQR = 60° 2. /PQT = 120°

R T

60° 120°
P Q
P Q

53 © Penerbitan Pelangi Sdn. Bhd.
