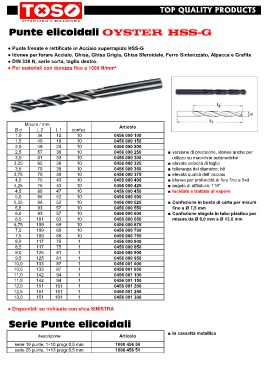

Page 138 - Catalogo TOSO

TOP QUALITY PRODUCTS

Punte elicoidali OYSTER HSS-G

● Punte fresate e rettificate in Acciaio superrapido HSS-G
● Idonee per forare Acciaio, Ghisa, Ghisa Grigia, Ghisa Sferoidale, Ferro Sinterizzato, Alpacca e Grafite
● DIN 338 N, serie corta, taglio destro.
● Per materiali con durezza fino a 1000 N/mm²

Misure / mm
Ø d L 2 L 1 confez. Articolo
1,0 34 12 10 0456 000 100
1,5 40 18 10 0456 000 150
2,0 49 24 10 0456 000 200
2,5 57 30 10 0456 000 250 ■ versione di precisione, idonee anche per
3,0 61 33 10 0456 000 300 utilizzo su macchine automatiche
3,25 65 36 10 0456 000 325 ■ elevata velocità di taglio
3,5 70 39 10 0456 000 350 ■ tolleranza del diametro: h8
3,75 70 39 10 0456 000 375 ■ elevata qualità dell' acciaio
4,0 75 43 10 0456 000 400 ■ idonee per profondità di foro fino a 5xd
4,25 75 43 10 0456 000 425 ■ angolo di affilatura: 118°
4,5 80 47 10 0456 000 450 ■ lucidate e trattate al vapore
5,0 86 52 10 0456 000 500
5,25 86 52 10 0456 000 525 ■ Confezione in busta di carta per misure
5,5 93 57 10 0456 000 550 fino a Ø 7,5 mm
6,0 93 57 10 0456 000 600 ■ Confezione singola in tubo plastico per
6,5 101 63 10 0456 000 650 misure da Ø 8,0 mm a Ø 13,0 mm
6,75 109 69 10 0456 000 675
7,0 109 69 10 0456 000 700
7,5 109 69 10 0456 000 750
8,0 117 75 1 0456 000 800
8,5 117 75 1 0456 000 850
9,0 125 81 1 0456 000 900
9,5 125 81 1 0456 000 950
10,0 133 87 1 0456 001 000
10,5 133 87 1 0456 001 050
11,0 142 94 1 0456 001 100
11,5 142 94 1 0456 001 150
12,0 151 101 1 0456 001 200
12,5 151 101 1 0456 001 250
13,0 151 101 1 0456 001 300

● Disponibili su richiesta con elica SINISTRA

Serie Punte elicoidali

■ in cassetta metallica
descrizione Articolo
serie 19 punte, 1÷10 progr.0,5 mm 1000 456 50
serie 25 punte, 1÷13 progr.0,5 mm 1000 456 51
