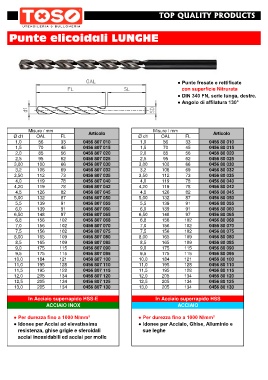

Page 143 - Catalogo TOSO
P. 143
TOP QUALITY PRODUCTS
Punte elicoidali LUNGHE
● Punte fresate e rettificate
con superficie Nitrurata
● DIN 340 FN, serie lunga, destre.
● Angolo di affilatura 130°
Misure / mm Misure / mm
Ø d1 OAL FL Articolo Ø d1 OAL FL Articolo
1,0 56 33 0456 807 010 1,0 56 33 0456 80 010
1,5 70 45 0456 807 015 1,5 70 45 0456 80 015
2,0 85 56 0456 807 020 2,0 85 56 0456 80 020
2,5 95 62 0456 807 025 2,5 95 62 0456 80 025
3,00 100 66 0456 807 030 3,00 100 66 0456 80 030
3,2 106 69 0456 807 032 3,2 106 69 0456 80 032
3,50 112 73 0456 807 035 3,50 112 73 0456 80 035
4,0 119 78 0456 807 040 4,0 119 78 0456 80 040
4,20 119 78 0456 807 042 4,20 119 78 0456 80 042
4,5 126 82 0456 807 045 4,5 126 82 0456 80 045
5,00 132 87 0456 807 050 5,00 132 87 0456 80 050
5,5 139 91 0456 807 055 5,5 139 91 0456 80 055
6,0 139 91 0456 807 060 6,0 139 91 0456 80 060
6,50 148 97 0456 807 065 6,50 148 97 0456 80 065
6,8 156 102 0456 807 068 6,8 156 102 0456 80 068
7,0 156 102 0456 807 070 7,0 156 102 0456 80 070
7,5 156 102 0456 807 075 7,5 156 102 0456 80 075
8,00 165 109 0456 807 080 8,00 165 109 0456 80 080
8,5 165 109 0456 807 085 8,5 165 109 0456 80 085
9,0 175 115 0456 807 090 9,0 175 115 0456 80 090
9,5 175 115 0456 807 095 9,5 175 115 0456 80 095
10,0 184 121 0456 807 100 10,0 184 121 0456 80 100
11,0 195 128 0456 807 110 11,0 195 128 0456 80 110
11,5 195 128 0456 807 115 11,5 195 128 0456 80 115
12,0 205 134 0456 807 120 12,0 205 134 0456 80 120
12,5 205 134 0456 807 125 12,5 205 134 0456 80 125
13,0 205 134 0456 807 130 13,0 205 134 0456 80 130
In Acciaio superrapido HSS-E In Acciaio superrapido HSS
ACCIAIO INOX ACCIAIO
● Per durezza fino a 1000 N/mm² ● Per durezza fino a 1000 N/mm²
● Idonee per Acciai ad elevatissima ● Idonee per Acciaio, Ghise, Alluminio e
resistenza, ghise grigie e sferoidali sue leghe
acciai inossidabili ed acciai per molle
