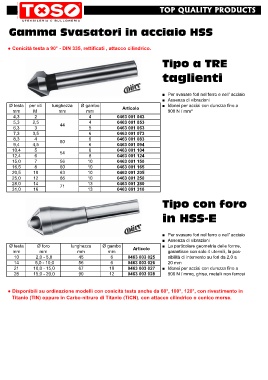

Page 154 - Catalogo TOSO

TOP QUALITY PRODUCTS

Gamma Svasatori in acciaio HSS

● Conicità testa a 90° - DIN 335, rettificati , attacco cilindrico.

Tipo a TRE

taglienti

■ Per svasare fori nel ferro e nell' acciaio
■ Assenza di vibrazioni
Ø testa per viti lunghezza Ø gambo Articolo ■ Idonei per acciai con durezza fino a
mm M mm mm 900 N / mm²
4,3 2 4 0463 001 043
5,3 2,5 44 4 0463 001 053
6,3 3 5 0463 001 063
7,3 3,5 6 0463 001 073
8,3 4 50 6 0463 001 083
9,4 4,5 6 0463 001 094
10,4 5 54 6 0463 001 104
12,4 6 8 0463 001 124
15,0 7 56 10 0463 001 150
16,5 8 60 10 0463 001 165
20,5 10 63 10 0463 001 205
25,0 12 66 10 0463 001 250
28,0 14 71 13 0463 001 280
31,0 16 13 0463 001 310

Tipo con foro

in HSS-E

■ Per svasare fori nel ferro e nell' acciaio
■ Assenza di vibrazioni
Ø testa Ø foro lunghezza Ø gambo Articolo ■ La particolare geometria delle forme,
mm mm mm mm garantisce con solo 4 utensili, la pos-
10 2,0 - 5,0 45 6 0463 003 025 sibilità di intervento su fori da 2,0 a
14 5,0 - 10,0 56 6 0463 003 026 20 mm
21 10,0 - 15,0 67 10 0463 003 027 ■ Idonei per acciai con durezza fino a
28 15,0 - 20,0 90 12 0463 003 028 900 N / mmq, ghisa, metalli non ferrosi

● Disponibili su ordinazione modelli con conicità testa anche da 60°, 100°, 120°, con rivestimento in
Titanio (TIN) oppure in Carbo-nitruro di Titanio (TiCN), con attacco cilindrico o conico morse.
