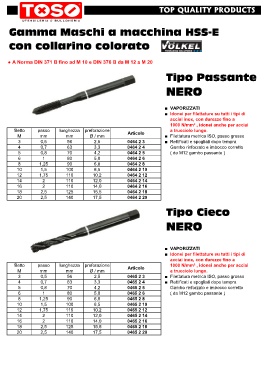

Page 157 - Catalogo TOSO

TOP QUALITY PRODUCTS

Gamma Maschi a macchina HSS-E

con collarino colorato

● A Norma DIN 371 B fino ad M 10 e DIN 376 B da M 12 a M 20

Tipo Passante

NERO

■ VAPORIZZATI
■ Idonei per filettature su tutti i tipi di
acciai inox, con durezze fino a
1000 N/mm² , idonei anche per acciai
filetto passo lunghezza preforazione Articolo a trucciolo lungo.
M mm mm Ø / mm ■ Filettatura metrica ISO, passo grosso
3 0,5 56 2,5 0464 2 3 ■ Rettificati e spogliati dopo tempra
4 0,7 63 3,3 0464 2 4 Gambo rinforzato e imbocco corretto
5 0,8 70 4,2 0464 2 5 ( da M12 gambo passante )
6 1 80 5,0 0464 2 6
8 1,25 90 6,8 0464 2 8
10 1,5 100 8,5 0464 2 10
12 1,75 110 10,2 0464 2 12
14 2 110 12,0 0464 2 14
16 2 110 14,0 0464 2 16
18 2,5 125 15,5 0464 2 18
20 2,5 140 17,5 0464 2 20

Tipo Cieco

NERO

■ VAPORIZZATI
■ Idonei per filettature su tutti i tipi di
acciai inox, con durezze fino a
filetto passo lunghezza preforazione Articolo 1000 N/mm² , idonei anche per acciai
M mm mm Ø / mm a trucciolo lungo.
3 0,5 56 2,5 0465 2 3 ■ Filettatura metrica ISO, passo grosso
4 0,7 63 3,3 0465 2 4 ■ Rettificati e spogliati dopo tempra
5 0,8 70 4,2 0465 2 5 Gambo rinforzato e imbocco corretto
6 1 80 5,0 0465 2 6 ( da M12 gambo passante )
8 1,25 90 6,8 0465 2 8
10 1,5 100 8,5 0465 2 10
12 1,75 110 10,2 0465 2 12
14 2 110 12,0 0465 2 14
16 2 110 14,0 0465 2 16
18 2,5 125 15,5 0465 2 18
20 2,5 140 17,5 0465 2 20
