P. 206
TOP QUALITY PRODUCTS

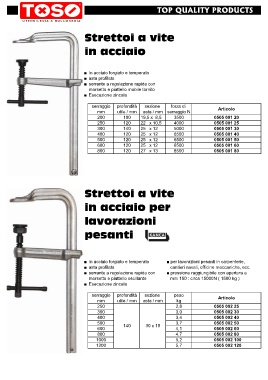

Strettoi a vite
in acciaio
■ In acciaio forgiato e temperato
■ asta profilata
■ serrante a regolazione rapida con
morsetto e piattello mobile tornito
■ Esecuzione zincata
serraggio profondità sezione forza di Articolo
mm utile / mm asta / mm serraggio N
200 100 19,5 x 8,5 3500 0505 001 20
250 120 22 x 10,5 4000 0505 001 25
300 140 25 x 12 5000 0505 001 30
400 120 25 x 12 6500 0505 001 40
500 120 25 x 12 6500 0505 001 50
600 120 25 x 12 6500 0505 001 60
800 120 27 x 13 8500 0505 001 80
Strettoi a vite
in acciaio per
lavorazioni
pesanti
■ In acciaio forgiato e temperato ■ per lavorazioni pesanti in carpenterie,
■ asta profilata cantieri navali, officine meccaniche, ecc.
■ serrante a regolazione rapida con ■ pressione raggiungibile con apertura a
morsetto e piattello oscillante mm 150 : circa 15000N ( 1500 kg )
■ Esecuzione zincata
serraggio profondità sezione peso Articolo
mm utile / mm asta / mm kg
250 2,8 0505 002 25
300 3,0 0505 002 30
400 3,4 0505 002 40
500 140 30 x 15 3,7 0505 002 50
600 4,1 0505 002 60
800 4,7 0505 002 80
1000 5,2 0505 002 100
1200 5,7 0505 002 120
