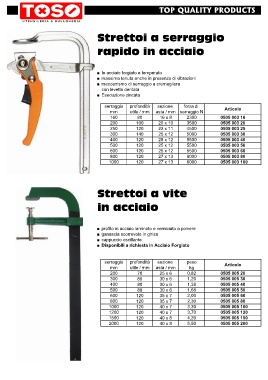

Page 207 - Catalogo TOSO

TOP QUALITY PRODUCTS

Strettoi a serraggio

rapido in acciaio

■ In acciaio forgiato e temperato
■ massima tenuta anche in presenza di vibrazioni
■ meccanismo di serraggio a cremagliera
con levetta dentata
■ Esecuzione zincata

serraggio profondità sezione forza di Articolo
mm utile / mm asta / mm serraggio N
160 80 16 x 8 2300 0505 003 16
200 100 20 x 10 3500 0505 003 20
250 120 22 x 11 4500 0505 003 25
300 140 25 x 12 5000 0505 003 30
400 120 25 x 12 5500 0505 003 40
500 120 25 x 12 5500 0505 003 50
600 120 25 x 12 5500 0505 003 60
800 120 27 x 13 6000 0505 003 80
1000 120 27 x 13 6000 0505 003 100

Strettoi a vite

in acciaio

■ profilo in acciaio laminato e verniciato a polvere
■ ganascia scorrevole in ghisa
■ cappuccio oscillante
■ Disponibili a richiesta in Acciaio Forgiato

serraggio profondità sezione peso Articolo
mm utile / mm asta / mm kg
200 70 25 x 6 0,82 0505 005 20
300 80 30 x 6 1,20 0505 005 30
400 80 30 x 6 1,38 0505 005 40
500 80 30 x 6 1,68 0505 005 50
600 120 35 x 7 2,00 0505 005 60
800 120 35 x 7 2,30 0505 005 80
1000 120 40 x 7 3,30 0505 005 100
1200 120 40 x 7 3,70 0505 005 120
1500 120 40 x 8 4,20 0505 005 150
2000 120 40 x 8 5,50 0505 005 200
