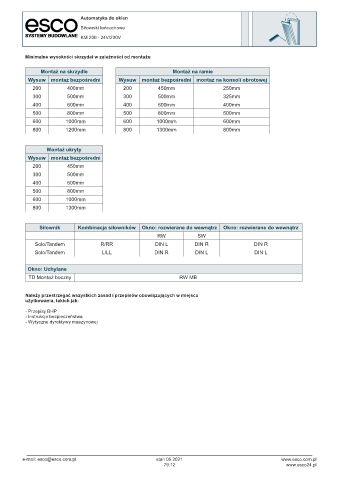

Page 12 - Siłowniki łańcuchowe

Automatyka do okien
Siłowniki łańcuchowe
KM 20II - 24V/230V

Minimalne wysokości skrzydeł w zależności od montażu

Montaż na skrzydle Montaż na ramie
Wysuw montaż bezpośredni Wysuw montaż bezpośredni montaż na konsoli obrotowej
200 400mm 200 450mm 250mm
300 500mm 300 500mm 325mm
400 600mm 400 600mm 400mm
500 800mm 500 800mm 500mm
600 1000mm 600 1000mm 600mm
800 1200mm 800 1300mm 800mm

Montaż ukryty
Wysuw montaż bezpośredni
200 450mm
300 500mm
400 600mm
500 800mm
600 1000mm
800 1300mm

Siłownik Kombinacja siłowników Okno: rozwierane do wewnątrz Okno: rozwierane do wewnątrz
RW SW
Solo/Tandem R/RR DIN L DIN R DIN R
Solo/Tandem L/LL DIN R DIN L DIN L

Okno: Uchylane
TD Montaż boczny RW MB

Należy przestrzegać wszystkich zasad i przepisów obowiązujących w miejscu
użytkowania, takich jak:
- Przepisy BHP
- Instrukcje bezpieczeństwa
- Wytyczne dyrektywy maszynowej

e-mail: esco@esco.com.pl stan 05.2021 www.esco.com.pl
79.12 www.esco24.pl
