Automatyka do okien
Siłowniki łańcuchowe
KM 20II - 24V

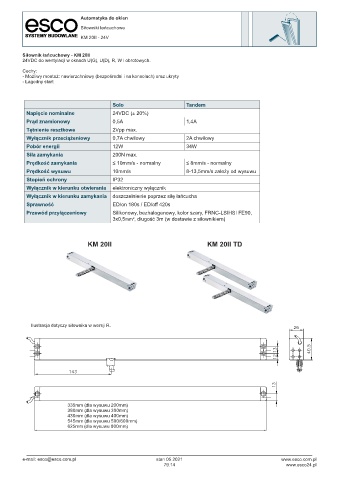

Siłownik łańcuchowy - KM 20II
24VDC do wentylacji w oknach U(G), U(D), R, W i obrotowych.
Cechy:
- Możliwy montaż: nawierzchniowy (bezpośredni i na konsolach) oraz ukryty
- Łagodny start

Solo Tandem
Napięcie nominalne 24VDC (± 20%)
Prąd znamionowy 0,5A 1,4A
Tętnienie resztkowe 2Vpp max.
Wyłącznik przeciążeniowy 0,7A chwilowy 2A chwilowy
Pobór energii 12W 34W
Siła zamykania 200N max.
Prędkość zamykania ≤ 10mm/s - normalny ≤ 8mm/s - normalny
Prędkość wysuwu 10mm/s 8-13,5mm/s zależy od wysuwu
Stopień ochrony IP32
Wyłącznik w kierunku otwierania elektroniczny wyłącznik
Wyłącznik w kierunku zamykania doszczelnienie poprzez siłę łańcucha
Sprawność ED/on 180s / ED/off 420s
Przewód przyłączeniowy Silikonowy, bezhalogenowy, kolor szary, FRNC-LSIHSI FE90,
3x0,5mm², długość 3m (w dostawie z siłownikiem)

KM 20II KM 20II TD

Ilustracja dotyczy siłownika w wersji R.

335mm (dla wysuwu 200mm)
335 bei/ at 200mm Hub/ stroke
380mm (dla wysuwu 300mm)
380 bei/ at 300mm Hub/ stroke
430 bei/ at 400mm Hub/ stroke
430mm (dla wysuwu 400mm)
545 bei/ at 500mm Hub/ stroke
545mm (dla wysuwu 500/600mm)
545 bei/ at 600mm Hub/ stroke
625mm (dla wysuwu 800mm)
625 bei/ at 800mm Hub/ stroke
