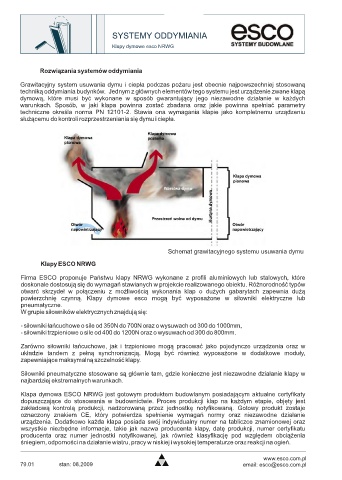

SYSTEMY ODDYMIANIA SYSTEMY ODDYMIANIA

Klapy dymowe esco NRWG Klapy dymowe esco NRWG

esco Polska Sp. z o.o.
ul. Sterdyńska 1, 03-797 Warszawa
Rozwiązania systemów oddymiania
Nr jedn.cert.:0757, nr cert.zgodn.:XXXXXXXXXX
Klapa dymowa esco-NRWG wg:EN 12101-2:2003
Grawitacyjny system usuwania dymu i ciepła podczas pożaru jest obecnie najpowszechniej stosowaną
Aa [m^2]=1,22 S/N 06423
techniką oddymiania budynków. Jednym z głównych elementów tego systemu jest urządzenie zwane klapą Własności: RE1000;SL750;T(-10);WL1000,B300
dymową, które musi być wykonane w sposób gwarantujący jego niezawodne działanie w każdych Klasyfikacja w zakresie reakcji na ogień: E
warunkach. Sposób, w jaki klapa powinna zostać zbadana oraz jakie powinna spełniać parametry Temp.zadz.urządz.term.[st.C]= 0 11.05.2009
techniczne określa norma PN 12101-2. Stawia ona wymagania klapie jako kompletnemu urządzeniu
służącemu do kontroli rozprzestrzeniania się dymu i ciepła. Tabliczka klapy dymowej
Mechanizmy otwierające
Dobór mechanizmów otwierających odbywa się za pomocą programu kalkulacyjnego, który został
przygotowany specjalnie z myślą o klapach dymowych a sposób liczenia został zaaprobowany przez
jednostkę notyfikowaną..

Program uwzględnia:
1. rodzaj profili, z jakich będzie wykonana klapa
2. grubość wypełnienia
3. typ otwarcia.
W przypadku klap poziomych (zgodnych z wymaganiami normy PN-EN 1991-1-3:2005) dodatkowo
uwzględnia się kąt nachylenia połaci, w której klapa zostanie zamontowana oraz wartości obciążenia
śniegiem (zależnie od lokalizacji obiektu).

Program zapewnia prawidłowy dobór mechanizmów otwierających oraz dostarcza informację dotyczące
kąta otwarcia klapy wraz z współczynnikiem Cvo i informacją na temat powierzchni czynnej oddymiania
uzyskiwanej przez konkretne urządzenie.
Obecnie dokumentem upoważniającym do zastosowania w budownictwie klapy dymowej jest europejska
deklaracja zgodności EC.

Schemat grawitacyjnego systemu usuwania dymu Klapy dymowe ESCO NRWG w połączeniu z urządzeniami sterującymi stanowią kompleksowe
rozwiązanie, które może być stosowane zarówno w małych obiektach, jak i w budownictwie
Klapy ESCO NRWG
wielkokubaturowym.
Nasi doradcy techniczni i handlowi służą Państwu pomocą w zakresie doboru właściwego i optymalnego
Firma ESCO proponuje Państwu klapy NRWG wykonane z profili aluminiowych lub stalowych, które rozwiązania, które spełni wszystkie Państwa oczekiwania.
doskonale dostosują się do wymagań stawianych w projekcie realizowanego obiektu. Różnorodność typów Zapraszamy do współpracy!
otwarć skrzydeł w połączeniu z możliwością wykonania klap o dużych gabarytach zapewnia dużą
powierzchnię czynną. Klapy dymowe esco mogą być wyposażone w siłowniki elektryczne lub
pneumatyczne.
W grupie siłowników elektrycznych znajdują się:

- siłowniki łańcuchowe o sile od 350N do 700N oraz o wysuwach od 300 do 1000mm,
- siłowniki trzpieniowe o sile od 400 do 1200N oraz o wysuwach od 300 do 800mm.

Zarówno siłowniki łańcuchowe, jak i trzpieniowe mogą pracować jako pojedyncze urządzenia oraz w
układzie tandem z pełną synchronizacją. Mogą być również wyposażone w dodatkowe moduły,
zapewniające maksymalną szczelność klapy.

Siłowniki pneumatyczne stosowane są głównie tam, gdzie konieczne jest niezawodne działanie klapy w
najbardziej ekstremalnych warunkach.

Klapa dymowa ESCO NRWG jest gotowym produktem budowlanym posiadającym aktualne certyfikaty
dopuszczające do stosowania w budownictwie. Proces produkcji klap na każdym etapie, objęty jest
zakładową kontrolą produkcji, nadzorowaną przez jednostkę notyfikowaną. Gotowy produkt zostaje
oznaczony znakiem CE, który potwierdza spełnienie wymagań normy oraz niezawodne działanie
urządzenia. Dodatkowo każda klapa posiada swój indywidualny numer na tabliczce znamionowej oraz
wszystkie niezbędne informacje, takie jak nazwa producenta klapy, datę produkcji, numer certyfikatu
producenta oraz numer jednostki notyfikowanej, jak również klasyfikację pod względem obciążenia
śniegiem, odporności na działanie wiatru, pracy w niskiej i wysokiej temperaturze oraz reakcji na ogień. System klap dymowych esco w centrum handlowym w Berlinie
