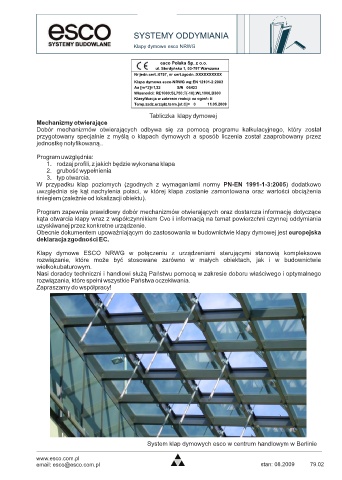

SYSTEMY ODDYMIANIA                            SYSTEMY ODDYMIANIA

 Klapy dymowe esco NRWG                        Klapy dymowe esco NRWG


                                                         esco Polska Sp. z o.o.
                                                       ul. Sterdyńska 1, 03-797 Warszawa
 Rozwiązania systemów oddymiania
                                               Nr jedn.cert.:0757, nr cert.zgodn.:XXXXXXXXXX
                                               Klapa dymowa esco-NRWG wg:EN 12101-2:2003
 Grawitacyjny system usuwania dymu i ciepła podczas pożaru jest obecnie najpowszechniej stosowaną
                                               Aa [m^2]=1,22   S/N   06423
 techniką oddymiania budynków.  Jednym z głównych elementów tego systemu jest urządzenie zwane klapą   Własności: RE1000;SL750;T(-10);WL1000,B300
 dymową,  które  musi  być  wykonane  w  sposób  gwarantujący  jego  niezawodne  działanie  w  każdych   Klasyfikacja w zakresie reakcji na ogień: E
 warunkach.  Sposób,  w  jaki  klapa  powinna  zostać  zbadana  oraz  jakie  powinna  spełniać  parametry   Temp.zadz.urządz.term.[st.C]=  0  11.05.2009
 techniczne  określa  norma  PN  12101-2.  Stawia  ona  wymagania  klapie  jako  kompletnemu  urządzeniu
 służącemu do kontroli rozprzestrzeniania się dymu i ciepła.                                                                            Tabliczka  klapy dymowej
            Mechanizmy otwierające
            Dobór  mechanizmów  otwierających  odbywa  się  za  pomocą  programu  kalkulacyjnego,  który  został
            przygotowany  specjalnie  z  myślą  o  klapach  dymowych  a  sposób  liczenia  został  zaaprobowany  przez
            jednostkę notyfikowaną..

            Program uwzględnia:
                1. rodzaj profili, z jakich będzie wykonana klapa
                2. grubość wypełnienia
                3. typ otwarcia.
            W  przypadku  klap  poziomych  (zgodnych  z  wymaganiami  normy  PN-EN  1991-1-3:2005)  dodatkowo
            uwzględnia  się  kąt  nachylenia  połaci,  w  której  klapa  zostanie  zamontowana  oraz  wartości  obciążenia
            śniegiem (zależnie od lokalizacji obiektu).

            Program zapewnia prawidłowy dobór mechanizmów otwierających oraz dostarcza informację dotyczące
            kąta otwarcia klapy wraz z współczynnikiem Cvo i informacją na temat powierzchni czynnej oddymiania
            uzyskiwanej przez konkretne urządzenie.
            Obecnie dokumentem upoważniającym do zastosowania w budownictwie klapy dymowej jest europejska
            deklaracja zgodności EC.

 Schemat grawitacyjnego systemu usuwania dymu  Klapy  dymowe  ESCO  NRWG  w  połączeniu  z  urządzeniami  sterującymi  stanowią  kompleksowe
            rozwiązanie,  które  może  być  stosowane  zarówno  w  małych  obiektach,  jak  i  w  budownictwie
 Klapy ESCO NRWG
            wielkokubaturowym.
            Nasi doradcy techniczni i handlowi służą Państwu pomocą w zakresie doboru właściwego i optymalnego
 Firma  ESCO  proponuje  Państwu  klapy  NRWG  wykonane  z  profili  aluminiowych  lub  stalowych,  które   rozwiązania, które spełni wszystkie Państwa oczekiwania.
 doskonale dostosują się do wymagań stawianych w projekcie realizowanego obiektu. Różnorodność typów   Zapraszamy do współpracy!
 otwarć  skrzydeł  w  połączeniu  z  możliwością  wykonania  klap  o  dużych  gabarytach  zapewnia  dużą
 powierzchnię  czynną.  Klapy  dymowe  esco  mogą  być  wyposażone  w  siłowniki  elektryczne  lub
 pneumatyczne.
 W grupie siłowników elektrycznych znajdują się:


 - siłowniki łańcuchowe o sile od 350N do 700N oraz o wysuwach od 300 do 1000mm,
 - siłowniki trzpieniowe o sile od 400 do 1200N oraz o wysuwach od 300 do 800mm.

 Zarówno  siłowniki  łańcuchowe,  jak  i  trzpieniowe  mogą  pracować  jako  pojedyncze  urządzenia  oraz  w
 układzie  tandem  z  pełną  synchronizacją.  Mogą  być  również  wyposażone  w  dodatkowe  moduły,
 zapewniające maksymalną szczelność klapy.

 Siłowniki pneumatyczne stosowane są głównie tam, gdzie konieczne jest niezawodne działanie klapy w
 najbardziej ekstremalnych warunkach.

 Klapa dymowa ESCO NRWG jest gotowym produktem budowlanym posiadającym aktualne certyfikaty
 dopuszczające  do  stosowania  w  budownictwie.  Proces  produkcji  klap  na  każdym  etapie,  objęty  jest
 zakładową  kontrolą  produkcji,  nadzorowaną  przez  jednostkę  notyfikowaną.  Gotowy  produkt  zostaje
 oznaczony  znakiem  CE,  który  potwierdza  spełnienie  wymagań  normy  oraz  niezawodne  działanie
 urządzenia. Dodatkowo każda klapa posiada swój indywidualny numer na tabliczce znamionowej oraz
 wszystkie  niezbędne  informacje,  takie  jak  nazwa  producenta  klapy,  datę  produkcji,  numer  certyfikatu
 producenta  oraz  numer  jednostki  notyfikowanej,  jak  również  klasyfikację  pod  względem  obciążenia
 śniegiem, odporności na działanie wiatru, pracy w niskiej i wysokiej temperaturze oraz reakcji na ogień.  System klap dymowych esco w centrum handlowym w Berlinie
