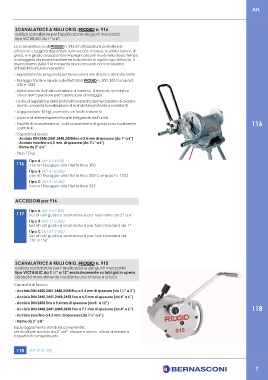

Page 13 - Catalogo Bernasconi 2018

Art.

SCANALATRICE A RULLI ORIG. D n. 916
realizza scanalature per l’applicazione dei giunti meccanici
tipo VICTAULIC da 1” a 6”
La scanalatrice a rulli D n. 916 è l’attrezzatura portatile più
efficiente e leggera disponibile sul mercato. Il corpo, in solida fusione di
ghisa, è in grado di sopportare impieghi pesanti ma è nello stesso tempo
così leggero da essere facilmente trasportato in ogni luogo di lavoro. Il
meccanismo della 916 consente lavori accurati con la massima
affidabilità di funzionamento.
- Appositamente progettata per lavori esterni non di serie e di media entità
- Fissaggio facile e rapido sulle filettatrici D n. 300, 300 Compact,
535 e 1233
- Azionamento dell’alimentazione a camme. Si richiede un minimo
sforzo dell’operatore per l’operazione di rullaggio
- La vite di regolazione della profondità separata dal meccanismo di avanza-
mento, consente la realizzazione di scanalature profonde e consistenti.
- Leggera (solo 15 kg), permette un facile trasporto
- La leva di alimentazione è parte integrante dell’unità
- Facilità di manutenzione - i rulli scanalatori e di guida sono facil mente 116
sostituibili
- Capacità di lavoro:
- Acciaio DIN 2440,2441,2448,2458 fino a 5,4 mm di spessore (da 1” a 6”)
- Acciaio inox fino a 4,5 mm. di spessore (da 1¼” a 6”)
- Rame da 2” a 6”
- Peso 15 kg
Tipo A (Art. 0116.100)
116 con kit fissaggio alla filettatrice 300
Tipo B (Art. 0116.200)
con kit fissaggio alla filettatrice 300 Compact e 1233
Tipo C (Art. 0116.300)
con kit fissaggio alla filettatrice 535

ACCESSORI per 916

Tipo A (Art. 0117.001)
117 Set di rulli guida e scanalatura per tubi rame da 2” a 6”
Tipo B (Art. 0117.002)
Set di rulli guida e scanalatura per tubi standard da 1”
Tipo C (Art. 0117.003)
Set di rulli guida e scanalatura per tubi standard da
1¼” a 1½”

SCANALATRICE A RULLI ORIG. D n. 915
realizza scanalature per l’applicazione dei giunti meccanici
tipo VICTAULIC da 1 ¼” a 12” esclusivamente su tubi già in opera
azionata manualmente mediante una chiave a cricco
Capacità di lavoro:
- Acciaio DIN 2440,2441,2448,2458 fino a 5,4 mm di spessore (da 1¼” a 3”)
- Acciaio DIN 2440,2441,2448,2458 fino a 4,5 mm di spessore (da 4” a 6”)
- Acciaio DIN 2458 fino a 5,4 mm di spessore (da 8” a 12”)
- Acciaio DIN 2440,2441,2448,2458 fino a 7,1 mm di spessore (da 4” a 6”) 118
- Acciaio inox fino a 4,5 mm. di spessore (da 1¼” a 6”)
- Rame da 2” a 8”
Equipaggiamento standard comprende:
set di rulli per acciaio da 2” a 6”, chiave a cricco, chiavi di servizio e
cassetta di contenimento

118 (Art. 0118.100)
