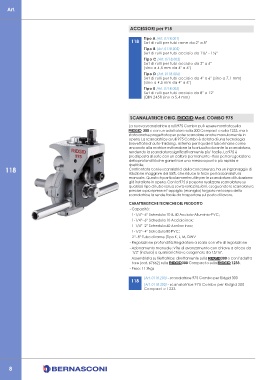

Page 14 - Catalogo Bernasconi 2018

Art.

ACCESSORI per 915

Tipo A (Art. 0118.001)
118 Set di rulli per tubi rame da 2" a 8"
Tipo B (Art. 0118.002)
Set di rulli per tubi acciaio da 1¼” - 1½”
Tipo C (Art. 0118.003)
Set di rulli per tubi acciaio da 2" a 6"
(sino a 4,5 mm da 4" a 6")
Tipo D (Art. 0118.004)
Set di rulli per tubi acciaio da 4" a 6" (sino a 7,1 mm)
(sino a 4,5 mm da 4" a 6")
Tipo E (Art. 0118.005)
Set di rulli per tubi acciaio da 8" a 12"
(DIN 2458 sino a 5,4 mm)

SCANALATRICE ORIG. D Mod. COMBO 975
La nuova scanalatrice a rulli 975 Combo può essere montata sulla
D 300 e con un adattatore sulla 300 Compact e sulla 1233, ma è
stata anche progettata per poter scanalare anche manulamente in
opera. La scanalatrice a rulli 975 Combo è dotata di una tecnologia
brevettata di auto-tracking , sistema per il quale il tubo rimane come
ancorato alla matrice evitandone la fuoriuscita durante la scanalatura,
rendendo la scanalatura significativamente piu’ facile. La 975 è
predisposta di serie con un calibro permanente - fisso per la regolazione
della profondità che garantisce una messa a punto più rapida e
ripetibile.
118 Confrontata con le scanalatrici della concorrenza, ha un ingranaggio di
riduzione maggiore del 55%, che riduce lo forzo per la scanalatura
manuale. Questo è particolarmente utile per le scanalature di tubazione
già installate in opera. Con la 975 si possono realizzare scanalature su
qualsiasi tipo di tubo senza sovra-sollecitazioni, eseguendo le scanalature
precise a più riprese e l’appiglio (maniglia) forgiato nel corpo della
scanalatrice la rende facile da trasportare sul posto di lavoro.

CARATTERISTICHE TECNICHE DEL PRODOTTO
- Capacità:
1-1/4”- 6” Schedula 10 & 40 Acciaio-Alluminio-PVC;
1-1/4”- 6” Schedula 10 Acciaio inox;
1-1/4”- 2” Schedula 40 Acciao inox;
1-1/2”- 4” Schedula 80 PVC;
2”- 8” Tubo di rame (Tipo K, L, M, DWV
- Regolazione profondità: Regolatore a scala con vite di regolazione
- Azionamento manuale: Vite di avanzamento con chiave a cricco da
1/2" (inclusa) o qualsiasi chiave esagonale da 15/16".
- Assemblata su filettatrice: direttamente sulla D300 o con l'adatta-
tore (cat. 67662) sulla D300 Compact o sulla D 1233.
- Peso: 11.9kgs
(Art. 0118.200) - scanalatrice 975 Combo per Ridgid 300
118
(Art. 0118.300) - scanalatrice 975 Combo per Ridgid 300
Compact e 1233

8
