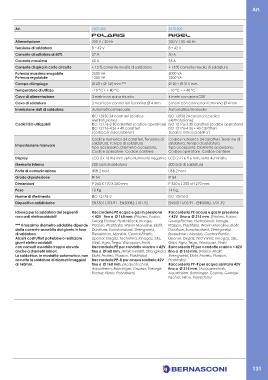

Page 137 - Catalogo Bernasconi 2018

Art.

Art. 3502.000 3510.000
polaris RIGEL
Alimentazione 230 V / 50 Hz 230 V / 50 -60 Hz
Tensione di saldatura 8 ÷ 42 V 8 ÷ 42 V
Corrente di saltatura al 60% 27 A 50 A
Corrente massima 60 A 95 A
Corrente di spira in corto circuito + 15 % corrente media di saldatura + 15 % corrente media di saldatura
Potenza massima erogabile 2500 VA 4000 VA
Potenza regolabile 1200 VA 2200 VA
Campo di impiego Ø 20 ÷ Ø 160 mm *** Ø 20 ÷ Ø 315 mm
Temperatura di utilizzo - 10 °C ÷ + 40 °C - 10 °C ÷ + 40 °C
Cavo di alimentazione 3 metri con spina shucko 4 metri con spina CEE
Cavo di saldatura 3 metri con connettori femmina Ø 4 mm 3 metri con connettori femmina Ø 4 mm
Immissione dati di saldatura Automatico/manuale Automatico/manuale
ISO 13950 24 caratteri (codice ISO 13950 24 caratteri (codice
elettrofusione) elettrofusione)
Codici ISO utilizzabili ISO 12176-3 30 caratteri (codice operatore) ISO 12176-3 30 caratteri (codice operatore)
ISO 12176-4 26 + 40 caratteri ISO 12176-4 26 + 40 caratteri
(codice rintracciabilita’) (codice rintracciabilita’)
Codice numerico 24 caratteri. Tensione di Codice numerico 24 caratteri. Tensione di
saldatura, Tempo di saldatura saldatura, Tempo di saldatura
Impostazione manuale Tipo accessorio, Diametro accessorio, Tipo accessorio, Diametro accessorio,
Codice operatore Codice cantiere Codice operatore Codice cantiere
Display LCD 2 x 16 H 6 mm. retro illuminato negativo LCD 2 x 16 H 6 mm. retro illuminato
Memoria interna 500 cicli di saldatura 500 cicli di saldatura
Porta di comunicazione USB.2 host USB.2 host
Grado di protezione IP 54 IP 54
Dimensioni P 240 X 170 X 250 mm P 320 x L 200 x H 270 mm.
Peso 10 Kg 14 Kg.
Norme di riferimento ISO 12176-2 ISO 12176-2
Dispositivo antidisturbo EN55011/03.91 - EN50082-1/01.92 EN55011/03.91 - EN50082-1/01.92
Idonea per la saldatura dei seguenti Raccorderia PE acqua e gas in pressione Raccorderia PE acqua e gas in pressione
raccordi elettrosaldabili < 42V fino a Ø 160 mm. (Friatec, Fusion, < 42V fino a Ø 315 mm. (Friatec, Fusion,
Georg Fischer, Hydroblock, Innoge, Georg Fischer, Hydroblock, Innoge,
*** Il massimo diametro saldabile dipende Plasson, Plastitalia, Wavin Monoline, Elofit, Plasson, Plastitalia, Wavin Monoline, Elofit,
dalla corrente assorbita dal giunto in fase Durafuse, Eurostandard, Strengweld, Durafuse, Eurostandard, Strengweld,
di saldatura. Riesselman, Manibis, Central Plastic, Riesselman, Manibis, Central Plastic,
Alcuni costruttori potrebbero realizzare Uponor, Degaz, Technima, Innogaz, S&L, Uponor, Degaz, Technima, Innogaz, S&L,
giunti elettro saldabili Girpi, Agru, Tega, Wanquan, Firat) Girpi, Agru, Tega, Wanquan, Firat)
con correnti assorbite troppo elevate Raccorderia PE per condotte scarico < 42V Raccorderia PE per condotte scarico < 42V
anche a diametri minori. fino a Ø160 mm. (Frialen-Friafit, Strengweld, fino a Ø 315 mm. (Frialen-Friafit,
La saldatrice, in modalità automatica, non Elofit, Friatec, Plasson, Plastitalia) Strengweld, Elofit, Friatec, Plasson,
accetta la saldatura di diametri maggiori Raccorderia PP-R per acqua sanitaria 42V Plastitalia)
al 160mm. fino a Ø 160 mm. (Acquatechnik, Raccorderia PP-R per acqua sanitaria 42V
Aquatherm, Banninger, Coprax, George fino a Ø 315 mm. (Acquatechnik,
Fischer, Niron, Polysistem) Aquatherm, Banninger, Coprax, George
Fischer, Niron, Polysistem)

131
