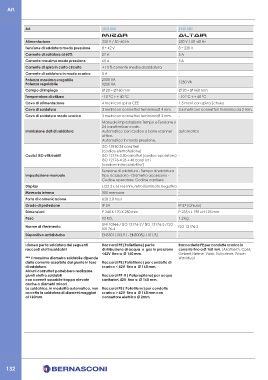

Page 138 - Catalogo Bernasconi 2018

Art.

Art. 3503.000 3555.000
MIZAR ALTAIR
Alimentazione 230 V / 50 -60 Hz 230 V / 50 -60 Hz
Tensione di saldatura modo pressione 8 ÷ 42 V 8 ÷ 220 V
Corrente di saltatura al 60% 27 A 5 A
Corrente massima modo pressione 60 A 5 A
Corrente di spira in corto circuito + 15 % corrente media di saldatura -
Corrente di saldatura in modo scarico 5 A -
Potenza massima erogabile 2500 VA
Potenza regolabile 1200 VA 1250 VA
Campo di impiego Ø 20 ÷ Ø160 mm Ø 20 ÷ Ø 160 mm
Temperatura di utilizzo - 10 °C ÷ + 40 °C - 10 ° C ÷ + 40 °C
Cavo di alimentazione 4 metri con spina CEE 1,5 metri con spina Schuko
Cavo di saldatura 3 metri con connettori femmina Ø 4 mm 3,6 metri con connettori femmi na da 2 mm.
Cavo di saldatura modo scarico 3 metri con connettori femmina Ø 2 mm -
Manuale impostazione Tempo e Tensione o
24 caratteri bar code.
Immissione dati di saldatura Automatico con codice a barre scanner automatico
ottico.
Automatico in modo pressione.
ISO 13950 24 caratteri
(codice elettrofusione)
Codici ISO utilizzabili ISO 12176-3 30 caratteri (codice operatore) -
ISO 12176-4 26 + 40 caratter i
(codice rintracciabilita’)
Tensione di saldatura - Tempo di saldatura
Impostazione manuale Tipo accessorio - Diametro accessorio - -
Codice operatore Codice cantiere
Display LCD 2 x 16 H 6 mm. retro illuminato negativo -
Memoria interna 500 memorie -
Porta di comunicazione USB 2.0 host -
Grado di protezione IP 54 IP 57 (Chiuso)
Dimensioni P 240 X 170 X 250 mm P 235 x L 190 x H 105 mm
Peso 12 Kg. 1,2 kg.
UNI 10566 / ISO 12176-2 / ISO 12176-3 / ISO
Norme di riferimento ISO 12176-2
12176-4
Dispositivo antidisturbo EN55011/03.91 - EN50082-1/01.92 -
Idonea per la saldatura dei seguenti Raccordi PE (Polietilene) per la Raccorderia PE per condotte scarico in
raccordi elettrosaldabili distribuzione di acqua o gas in pressione corrente fino a Ø 160 mm. (Akatherm, Coes,
<42V fino a Ø 160 mm. Geberit,Nirlene, Valsir, Vulcatene, Wavin
*** Il massimo diametro saldabile dipende Waviduo)
dalla corrente assorbita dal giunto in fase Raccordi PE (Polietilene) per condotte di
di saldatura. scarico < 42V fino a Ø 160 mm.
Alcuni costruttori potrebbero realizzare
giunti elettro saldabili Raccordi PP-R ( Polipropilene) per acqua
con correnti assorbite troppo elevate sanitaria< 42V fino a Ø 160 mm.
anche a diametri minori.
La saldatrice, in modalità automatica, non Raccordi PE ( Polietilene) per condotte
accetta la saldatura di diametri maggiori scarico > 42V fino a Ø 160 mm con
al 160mm. connettore elettrico Ø 2mm

132
