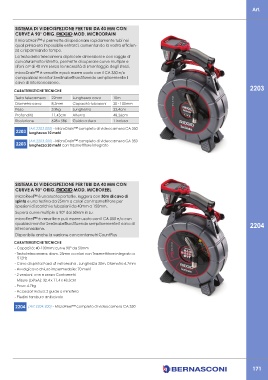

Page 177 - Catalogo Bernasconi 2018

Art.

SISTEMA DI VIDEOISPEZIONE PER TUBI DA 40 MM CON
CURVE A 90° ORIG. D MOD. MICRODRAIN
Il microDrain™ vi permette di ispezionare rapidamente tubi nei
quali prima era impossibile entrarci, aumentando la vostra efficien-
za e risparmiando tempo.
La testa della telecamera di piccole dimensioni e con raggio di
curvaturamolto ristretto, permette di superare curve multiple e
sifoni a P di 40 mm senza la necessità di smontaggio degli stessi.
microDrain™ è versatile e può essere usato con il CA 350 e/o
conqualsiasi monitor SeeSnake® sostituendo semplicemente il
cavo di interconessione.
2203
CARATTERISTICHE TECNICHE
Testa telecamera 22mm Lunghezza cavo 10m
Diametro cavo 8,3mm Capacità tubazioni 30 - 100mm
Peso 3.9kg Lunghezza 32,4cm
Profondità 11,43cm Altezza 48,26cm
Risoluzione 628 x 586 guida a sfera 1 inclusa
(Art.2203.000) - MicroDrain™ completo di videocamera CA 350
2203 lunghezza 10 metri
(Art.2203.500) - MicroDrain™ completo di videocamera CA 350
2203 lunghezza 20 metri con trasmettitore integrato

SISTEMA DI VIDEOISPEZIONE PER TUBI DA 40 MM CON
CURVE A 90° ORIG. D MOD. MICROREEL
microReel™ è una ruota portatile, leggera con 30m di cavo di
spinta e una testina da 25mm a colori con trasmettitore per
ispezioni di scarichi e tubazioni da 40mm a 150mm.
Supera curve multiple a 90° dai 50mm in su.
microReel™ è versatile e può essere usato con il CA 350 e/o con
qualsiasi monitor SeeSnake®sostituendo semplicemente il cavo di 2204
interconessione.
Disponibile anche la versione con contametri CountPlus
CARATTERISTICHE TECNICHE
- Capacità: 40-100mm; curve 90° da 50mm
- Testa telecamera: diam. 25mm a colori con Trasmettitore integrato a
512Hz
- Cavo di spinta: Fasci di vetroresina , Lunghezza 30m, Diametro 6.7mm
- Avvolgicavo chiuso impermeabile: 70 metri
- 2 versioni: con e senza Contametri
- Misure (LxPxA): 32.4 x 11.4 x 48.3cm
- Peso: 4.7kg
- Accessori inclusi: 2 guide a minisfera
- Piedini tamburo antiscivolo
2204 (Art.2204.200) - MicroReel™ completo di videocamera CA 350

171
