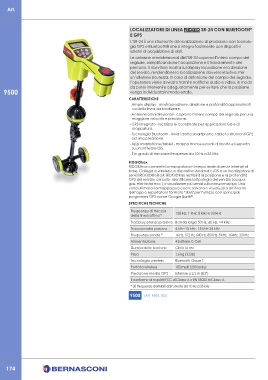

Page 180 - Catalogo Bernasconi 2018

Art.

LOCALIZZATORE DI LINEA D SR-24 CON BLUETOOTH
®
E GPS
L’SR-24 è uno strumento di localizzazione di precisione con tecnolo-
gia gPS e Bluetooth® che si integra facilmente con dispositivi
esterni di acquisizione di dati.
Le antenne omnidirezionali dell’SR-24 coprono l’intero campo del
segnale, semplificandone l’acquisizione e il tracciamento del
percorso. Il ricevitore mostra sul display la posizione e la direzione
del servizio, rendendone la localizzazione davvero intuitiva. Per
un’ulteriore sicurezza, in caso di distorsione del campo del segnale,
l’operatore viene avvisato tramite notifiche audio e video, in modo
da poter intervenire adeguatamente per evitare che la posizione
9500 venga individuata in modo errato.
CARATTERISTICHE
- Ampio display - mostra posizione, direzione e profondità approssimati-
va della linea da localizzare.
- Antenne omnidirezionali - coprono l’intero campo del segnale per una
maggiore velocità e precisione.
- gPS integrato - localizza le coordinate per applicazioni gIS e di
mappatura.
- Tecnologia Bluetooth - invia i dati a smartphone, tablet o strumenti gPS
ad alta precisione.
- App smartphone/tablet - mappa tracce e punti di riporto e li esporta
su un software gIS.
- È in grado di tracciare frequenze da 10 Hz a 35 kHz.
RIDGIDtrax
RIDgIDtrax consente la mappatura in tempo reale di servizi interrati di
base. Collega in wireless un dispositivo Android o iOS a un localizzatore di
servizi RIDgID® SR-24; RIDgIDtrax restituirà la posizione e la profondità
gPS del servizio cercato. Identificare la tipologia del servizio (acqua,
gas, elettricità ecc.) e visualizzare più servizi sulla stessa mappa. Una
volta ultimata, la mappa può essere salvata e visualizzata all’interno
dell’app o esportata in formato *.KMZ per l’utilizzo con i principali
®
programmi gPS come google Earth .
SPECIFICHE TECNICHE
Frequenze di traccia 128 Hz, 1 kHz, 8 kHz e 33 kHz
della linea attiva *
Traccia potenza passiva Banda larga 50 Hz, 60 Hz, <4 kHz
Traccia radio passiva 4 kHz-15 kHz, 15 kHz-36 kHz
Frequenze sonde * 16 Hz, 512 Hz, 640 Hz, 850 Hz, 8 kHz, 16 kHz, 33 kHz
Alimentazione 4 batterie C-Cell
Durata delle batterie Circa 16 ore
Peso 1,6 kg (3,5 lb)
Tecnologia wireless Bluetooth Classe 1
Portata wireless 183 metri (200 iarde)
Precisione media gPS Inferiore a 2,5 m (8,2’)
È conforme ai requisiti FCC di Classe A e EN 55022 di Classe A
* 30 frequenze definibili dall’utente da 10 Hz a 35 kHz
9500 (Art. 9500.183)
