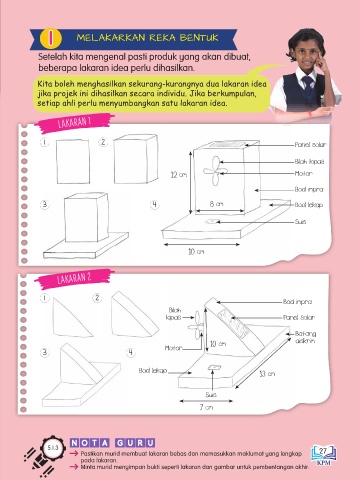

1         MELAKARKAN REKA BENTUK


                    Setelah kita mengenal pasti produk yang akan dibuat,
                    beberapa lakaran idea perlu dihasilkan.

                   Kita boleh menghasilkan sekurang-kurangnya dua lakaran idea
                   jika projek ini dihasilkan secara individu. Jika berkumpulan,
                   setiap ahli perlu menyumbangkan satu lakaran idea.



                          LAKARAN 1

                     1                2                                                          Panel solar


                                                                                                 Bilah kipas
                                                           12 cm                                 Motor

                                                                                                 Bod impra

                     3                                4                8 cm                      Bod lekap

                                                                                                 Suis




                                                                 10 cm



                          LAKARAN 2

                     1               2
                                                                                             Bod impra
                                                           Bilah
                                                          kipas                              Panel solar

                                                                                                 Batang
                                                                       10 cm                     aiskrim
                                                          Motor
                     3                         4

                                                  Bod lekap
                                                                                      13 cm


                                                                      Suis
                                                                    7 cm






                      5.1.3                                                                             27
                                  Pastikan murid membuat lakaran bebas dan memasukkan maklumat yang lengkap
                                pada lakaran.
                                  Minta murid menyimpan bukti seperti lakaran dan gambar untuk pembentangan akhir.
