P. 20

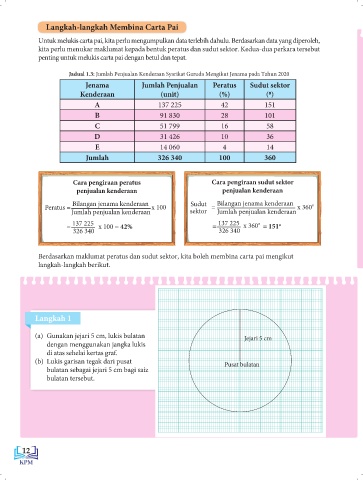

Langkah-langkah Membina Carta Pai
Untuk melukis carta pai, kita perlu mengumpulkan data terlebih dahulu. Berdasarkan data yang diperoleh,
kita perlu menukar maklumat kepada bentuk peratus dan sudut sektor. Kedua-dua perkara tersebut
penting untuk melukis carta pai dengan betul dan tepat.
Jadual 1.3: Jumlah Penjualan Kenderaan Syarikat Garuda Mengikut Jenama pada Tahun 2020
Jenama Jumlah Penjualan Peratus Sudut sektor
Kenderaan (unit) (%) (0)
A 137 225 42 151
B 91 830 28 101
C 51 799 16 58
D 31 426 10 36
E 14 060 4 14
Jumlah 326 340 100 360
Cara pengiraan peratus Cara pengiraan sudut sektor
penjualan kenderaan penjualan kenderaan
Bilangan jenama kenderaan Sudut Bilangan jenama kenderaan
Peratus = x 100 = x 360 o
Jumlah penjualan kenderaan sektor Jumlah penjualan kenderaan
137 225 x 100 = 42% 137 225 = 151 o
x 360
o
=
=
326 340 326 340
Berdasarkan maklumat peratus dan sudut sektor, kita boleh membina carta pai mengikut
langkah-langkah berikut.
Langkah 1
(a) Gunakan jejari 5 cm, lukis bulatan Jejari 5 cm
dengan menggunakan jangka lukis
di atas sehelai kertas graf.
(b) Lukis garisan tegak dari pusat Pusat bulatan
bulatan sebagai jejari 5 cm bagi saiz
bulatan tersebut.
