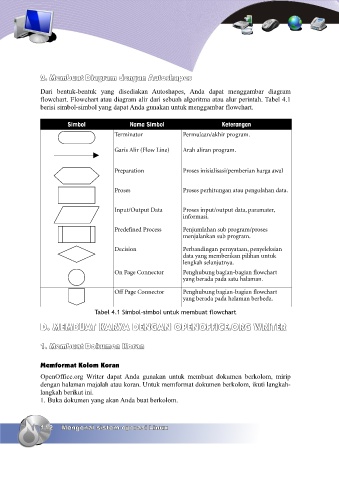

2. Membuat Diagram dengan Autoshapes
2. Membuat Diagram dengan Autoshapes
Dari bentuk-bentuk yang disediakan Autoshapes, Anda dapat menggambar diagram
flowchart. Flowchart atau diagram alir dari sebuah algoritma atau alur perintah. Tabel 4.1
berisi simbol-simbol yang dapat Anda gunakan untuk menggambar flowchart.
Simbol Nama Simbol Keterangan
Terminator Permulaan/akhir program.
Garis Alir (Flow Line) Arah aliran program.
Preparation Proses inisialisasi/pemberian harga awal
Proses Proses perhitungan atau pengolahan data.
Input/Output Data Proses input/output data, paramater,
informasi.
Predefined Process Penjumlahan sub program/proses
menjalankan sub program.
Decision Perbandingan pernyataan, penyeleksian
data yang memberikan pilihan untuk
lengkah selanjutnya.
On Page Connector Penghubung bagian-bagian flowchart
yang berada pada satu halaman.
Off Page Connector Penghubung bagian-bagian flowchart
yang berada pada halaman berbeda.
Tabel 4.1 Simbol-simbol untuk membuat flowchart
D. MEMBUAT KARYA DENGAN OPENOFFICE.ORG WRITER
D. MEMBUAT KARYA DENGAN OPENOFFICE.ORG WRITER
1. Membuat Dokumen Koran
1. Membuat Dokumen Koran
Memformat Kolom Koran
OpenOffice.org Writer dapat Anda gunakan untuk membuat dokumen berkolom, mirip
dengan halaman majalah atau koran. Untuk memformat dokumen berkolom, ikuti langkah-
langkah berikut ini.
1. Buka dokumen yang akan Anda buat berkolom.
