Kegiatan Belajar 5: Memeriksa komponen dan dimensi benda kerja secara visual.
1. Tujuan Kegiatan Pembelajaran
Setelah melaksanakan kegiatan belajar 5 diharapkan peserta didik mampu:
a. Memahami skala penunjukkan pada alat ukur dengan benar.
b. Menggunakan alat ukur untuk memeriksa benda kerja dengan benar.
2. Uraian Materi
a. Memahami Skala Alat Ukur
Pemeriksaan kembali ukuran dimensi benda kerja atau sering disebut kalibrasi
adalah mengecek ulang ukuran benda kerja sesuai dengan gambar kerja menggunakan
alat ukur. Cara melakukan pengukuran ada beberapa alat ukur yang digunakan antara
lain:
1) Jangka Sorong (vernier caliper)
Jangka sorong adalah ukur presisi yang dapat digunakan untuk mengukur
dimensi benda bagian dalam dan luar, ditinjau dari cara pembacaannya venier
caliper dapat dibagi dua yaitu vernie caliper manual dan digital. Pengukuran
menggunakan venier caliper manual lebih sulit bila dibandingkan dengan yang
digital, karena hasil pengukuran diinterpretasi dari skala oleh pengguna, sedangkan
hasil pengukuran menggunakan yang digital dapat dibaca langsung pada layer LCD.
Versi manual memiliki dua skala imperial (skala dalam inci) dan metrik (skala
dalam milimeter). Vernier manual masih bisa dibeli dan tetap popular karena jauh
lebih murah daripada versi digital. Juga versi digital membutuhkan baterai kecil
sedangkan versi manual tidak membutuhkan sumber listrik.

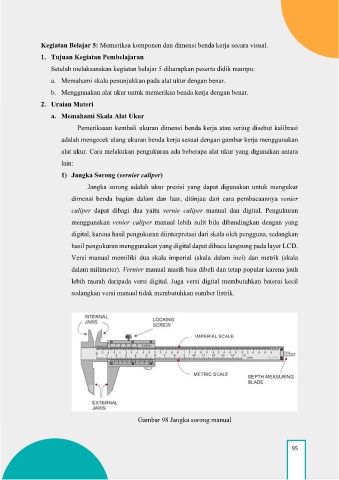

Gambar 98 Jangka sorong manual
