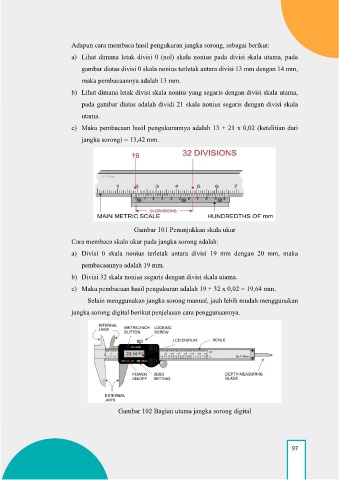

Adapun cara membaca hasil pengukuran jangka sorong, sebagai berikut:
a) Lihat dimana letak divisi 0 (nol) skala nonius pada divisi skala utama, pada
gambar diatas divisi 0 skala nonius terletak antara divisi 13 mm dengan 14 mm,
maka pembacaannya adalah 13 mm.
b) Lihat dimana letak divisi skala nonius yang segaris dengan divisi skala utama,
pada gambar diatas adalah dividi 21 skala nonius segaris dengan divisi skala
utama.
c) Maka pembacaan hasil pengukurannya adalah 13 + 21 x 0,02 (ketelitian dari
jangka sorong) = 13,42 mm.
Gambar 101 Penunjukkan skala ukur
Cara membaca skala ukur pada jangka sorong adalah:
a) Divisi 0 skala nonius terletak antara divisi 19 mm dengan 20 mm, maka
pembacaannya adalah 19 mm.
b) Divisi 32 skala nonius segaris dengan divisi skala utama.
c) Maka pembacaan hasil pengukuran adalah 19 + 32 x 0,02 = 19,64 mm.
Selain menggunakan jangka sorong manual, jauh lebih mudah menggunakan
jangka sorong digital berikut penjelasan cara penggunaannya.
Gambar 102 Bagian utama jangka sorong digital
