k. Cara Penulisan Toleransi Ukuran/Dimensi

Toleransi dituliskan di gambar kerja dengan cara tertentu sesuai dengan standar
yang diikuti (ASME atau ISO) yang ditunjukkan pada Gambar . dibawah ini, yaitu:

1) Penulisan dengan menyatakan batas ukuran atas dan bawah (maksimum dan
minimum).

2) Penulisan dengan menyatakan harga penyimpangan terhadap ukuran dasar.

3) Penulisan dengan menyatakan harga penyimpangan yang masuk terhadap ukuran
dasar.

4) Penulisan dengan menyatakan ukuran dasar dan simbol huruf dan angka yang
menggambarkan toleransi ukuran menurut sistem ISO.

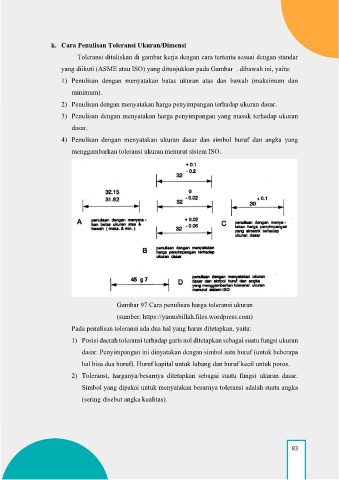

Gambar 97 Cara penulisan harga toleransi ukuran

(sumber: https://yunusbillah.files.wordpress.com)
Pada penulisan toleransi ada dua hal yang harus ditetapkan, yaitu:

1) Posisi daerah toleransi terhadap garis nol ditetapkan sebagai suatu fungsi ukuran
dasar. Penyimpangan ini dinyatakan dengan simbol satu huruf (untuk beberapa

hal bisa dua huruf). Huruf kapital untuk lubang dan huruf kecil untuk poros.

2) Toleransi, harganya/besarnya ditetapkan sebagai suatu fungsi ukuran dasar.
Simbol yang dipakai untuk menyatakan besarnya toleransi adalah suatu angka

(sering disebut angka kualitas).

83
