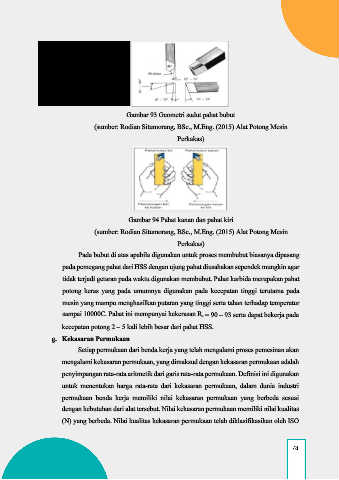

Gambar 93 Geometri sudut pahat bubut

(sumber: Rodian Situmorang, BSc., M.Eng. (2015) Alat Potong Mesin

Perkakas)

Gambar 94 Pahat kanan dan pahat kiri

(sumber: Rodian Situmorang, BSc., M.Eng. (2015) Alat Potong Mesin

Perkakas)
Pada bubut di atas apabila digunakan untuk proses membubut biasanya dipasang

pada pemegang pahat dari HSS dengan ujung pahat diusahakan sependek mungkin agar
tidak terjadi getaran pada waktu digunakan membubut. Pahat karbida merupakan pahat

potong keras yang pada umumnya digunakan pada kecepatan tinggi terutama pada

mesin yang mampu menghasilkan putaran yang tinggi serta tahan terhadap temperatur
sampai 10000C. Pahat ini mempunyai kekerasan Rc = 90 – 93 serta dapat bekerja pada

kecepatan potong 2 – 5 kali lebih besar dari pahat HSS.
g. Kekasaran Permukaan

Setiap permukaan dari benda kerja yang telah mengalami proses pemesinan akan
mengalami kekasaran permukaan, yang dimaksud dengan kekasaran permukaan adalah

penyimpangan rata-rata aritmetik dari garis rata-rata permukaan. Definisi ini digunakan

untuk menentukan harga rata-rata dari kekasaran permukaan, dalam dunia industri
permukaan benda kerja memiliki nilai kekasaran permukaan yang berbeda sesuai

dengan kebutuhan dari alat tersebut. Nilai kekasaran permukaan memiliki nilai kualitas
(N) yang berbeda. Nilai kualitas kekasaran permukaan telah diklasifikasikan oleh ISO

78
