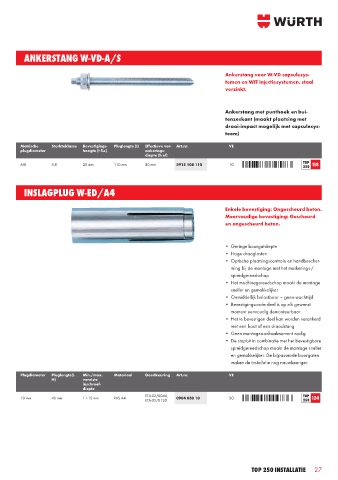

Page 27 - Top250_Divisie_Installatie-min ACTIVE_DONE
P. 27
ANKERSTANG W-VD-A/S
Ankerstang voor W-VD capsulesys-
temen en WIT injectiesystemen, staal
verzinkt.
Ankerstang met punthoek en bui-
tenzeskant (maakt plaatsing met
draai-impact mogelijk met capsulesys-
teem)
Metrische Sterkteklasse Bevestigings- Pluglengte (I) Effectieve ver- Art.nr. VE
plugdiameter hoogte (t fix) ankerings-
diepte (h ef)
TOP
M8 5,8 20 mm 110 mm 80 mm 5915 108 110 10 118
250
INSLAGPLUG W-ED/A4
Enkele bevestiging: Ongescheurd beton.
Meervoudige bevestiging: Gescheurd
en ongescheurd beton.
• Geringe boorgatdiepte
• Hoge draaglasten
• Optische plaatsingscontrole en handbescher-
ming bij de montage met het markerings-/
spreidgereedschap
• Het machinegereedschap maakt de montage
sneller en gemakkelijker
• Onmiddellijk belastbaar – geen wachttijd
• Bevestigingsonderdeel is op elk gewenst
moment eenvoudig demonteerbaar
• Het te bevestigen deel kan worden verankerd
met een bout of een draadstang
• Geen montageaanhaalmoment nodig
• De stopbit in combinatie met het bevestigbare
spreidgereedschap maakt de montage sneller
en gemakkelijker. De bijpassende boorgaten
maken de installatie nog nauwkeuriger.
Plugdiameter Pluglengte(L Min./max. Materiaal Goedkeuring Art.nr. VE
H) vereiste
inschroef-
diepte
ETA-02/0044, TOP
10 mm 40 mm 11-15 mm RVS A4 0904 030 10 50 124
ETA-05/0120 250
TOP 250 Installatie 27
