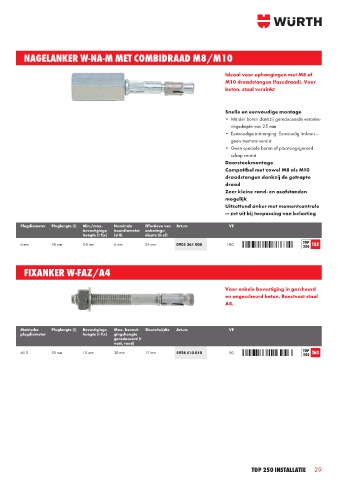

P. 29
NAGELANKER W-NA-M MET COMBIDRAAD M8/M10
Ideaal voor ophangingen met M8 of
M10 draadstangen (fasedraad). Voor
beton, staal verzinkt
Snelle en eenvoudige montage
• Minder boren dankzij gereduceerde veranke-
ringsdiepte van 25 mm
• Eenvoudige inbrenging: Eenvoudig inslaan —
geen moment vereist
• Geen speciale boren of plaatsingsgereed-
schap vereist
Doorsteekmontage
Compatibel met zowel M8 als M10
draadstangen dankzij de getrapte
draad
Zeer kleine rand- en asafstanden
mogelijk
Uitzettend anker met momentcontrole
— zet uit bij toepassing van belasting
Plugdiameter Pluglengte (I) Min./max. Nominale Effectieve ver- Art.nr. VE
bevestigings- boordiameter ankerings-
hoogte (t fix) (d 0) diepte (h ef)
TOP
6 mm 58 mm 0-0 mm 6 mm 25 mm 0905 361 008 100 155
250
FIXANKER W-FAZ/A4
Voor enkele bevestiging in gescheurd
en ongescheurd beton. Roestvast staal
A4.
Metrische Pluglengte (I) Bevestigings- Max. bevesti- Sleutelwijdte Art.nr. VE
plugdiameter hoogte (t fix) gingshoogte
gereduceerd (t
vast, rood)
TOP
M10 90 mm 10 mm 30 mm 17 mm 5928 410 010 50 160
250
TOP 250 Installatie 29
