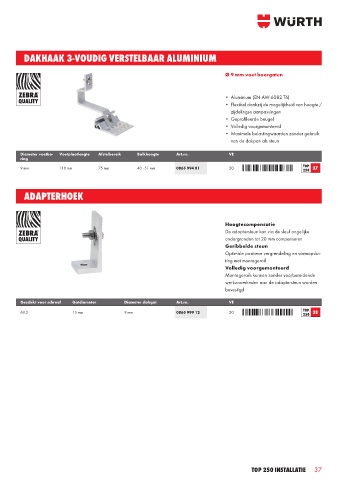

P. 37
DAKHAAK 3-VOUDIG VERSTELBAAR ALUMINIUM
Ø 9 mm voet boorgaten
• Aluminium (EN-AW-6082 T6)
• Flexibel dankzij de mogelijkheid van hoogte-/
zijdelingse aanpassingen
• Geprofileerde beugel
• Volledig voorgemonteerd
• Maximale belastingwaarden zonder gebruik
van de dakpan als steun
Diameter voetbo- Voetplaatlengte Afstelbereik Balkhoogte Art.nr. VE
ring
TOP
9 mm 110 mm 75 mm 40 - 51 mm 0865 994 81 20 37
250
ADAPTERHOEK
Hoogtecompensatie
De adaptersteun kan via de sleuf ongelijke
ondergronden tot 20 mm compenseren
Geribbelde steun
Optimale positieve vergrendeling en vormopslui-
ting met montagerail
Volledig voorgemonteerd
Montagerails kunnen zonder voorbereidende
werkzaamheden aan de adaptersteun worden
bevestigd
Geschikt voor schroef Gatdiameter Diameter slobgat Art.nr. VE
TOP
M12 13 mm 9 mm 0865 999 12 20 38
250
TOP 250 Installatie 37
