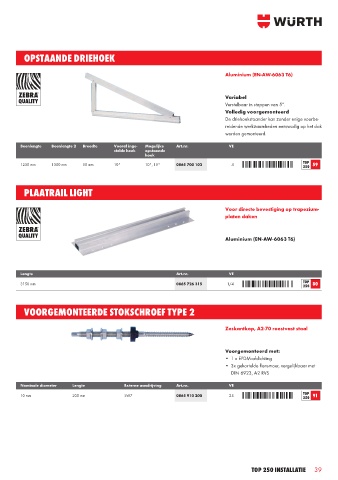

P. 39
OPSTAANDE DRIEHOEK
Aluminium (EN-AW-6063 T6)
Variabel
Verstelbaar in stappen van 5°.
Volledig voorgemonteerd
De driehoekstaander kan zonder enige voorbe-
reidende werkzaamheden eenvoudig op het dak
worden gemonteerd.
Beenlengte Beenlengte 2 Breedte Vooraf inge- Mogelijke Art.nr. VE
stelde hoek opstaande
hoek
TOP
1230 mm 1300 mm 50 mm 10° 10°, 15° 0865 700 103 4 59
250
PLAATRAIL LIGHT
Voor directe bevestiging op trapezium-
platen daken
Aluminium (EN-AW-6063 T6)
Lengte Art.nr. VE
TOP
3150 mm 0865 726 315 1 / 4 80
250
VOORGEMONTEERDE STOKSCHROEF TYPE 2
Zeskantkop, A2-70 roestvast staal
Voorgemonteerd met:
• 1 x EPDM-afdichting
• 3x gekartelde flensmoer, vergelijkbaar met
DIN 6923, A2 RVS
Nominale diameter Lengte Externe aandrijving Art.nr. VE
TOP
10 mm 200 mm SW7 0865 910 200 25 91
250
TOP 250 Installatie 39
