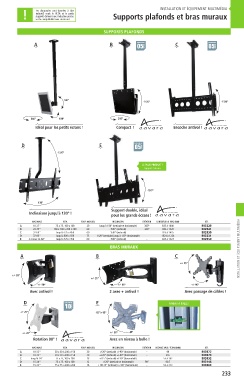

Page 233 - NOVE1

INSTALLATION ET ÉQUIPEMENT MULTIMÉDIA
Les diagonales sont données à titre
! indicatif, seuls le VESA et le poids Supports plafonds et bras muraux
supporté donnent une indication précise
sur la compatibilité avec un écran !

SUPPORTS PLAFONDS

A B GARANTIE ANS C GARANTIE ANS
05
05

180°
-15/0° -15/0°

360° 180° 360°
® ®
Idéal pour les petits écrans ! Compact ! Encoche antivol !

D E GARANTIE ANS
05
-15/0°

LE PLUS PRODUIT !
Support 2 écrans

-15/0°

130°
®
Support double, idéal
Inclinaison jusqu’à 130° !
pour les grands écrans !
INSTALLATION ET ÉQUIPEMENT MULTIMÉDIA
DIAGONALE VESA POIDS MAX (KG) INCLINAISON ROTATION LONGUEUR DU BRAS (MM) RÉF.
A 10-27'' 75 x 75, 100 x 100 20 Jusqu’à 180° (verticale et horizontale) 360° 645 à 1040 903229
B 22-45'' 100 x 100 à 200 x 200 60 -15/0° (verticale) 360° 920 à 1420 902941
C 32-60'' Jusqu'à 725 x 450 60 -15/0° (verticale) - 925 à 1425 902930
D 37-60'' Jusqu'à 800 x 500 75 -15/0° (verticale) jusqu'à 130° (horizontale) - 1024 à 1224 903231
E 2 écrans 32-60'' Jusqu'à 725 x 450 60 -15/0° (verticale) - 924 à 1424 902950
BRAS MURAUX
A B C
+/- 15°

+/- 20°
+/- 20°
+/- 90° +/- 90° +/- 90°
Avec antivol ! 2 axes + antivol ! Avec passage de câbles !

D E NIVEAU À BULLE !
10
GARANTIE ANS
+/- 20° -15°/+10°

+/- 20° ® +/- 90°
Rotation 90° ! Avec un niveau à bulle !

DIAGONALE VESA POIDS MAX (KG) INCLINAISON ROTATION DISTANCE MUR / ÉCRAN (MM) RÉF.
A 10-32'' 50 x 50 à 200 x 150 30 +/-20° (verticale) +/-90° (horizontale) - 99 903072
B 10-32'' 50 x 50 à 200 x 150 30 +/-20° (verticale) +/-90° (horizontale) - 265 903073
C Jusqu’à 24'' 75 x 75, 100 x 100 18 +/-15° (verticale) +/-90° (horizontale) - 55 à 162 903032
D 15-24'' 75 x 75, 100 x 100 12 +/-20° (verticale et horizontale) 90° 90,7 903146
E 15-32'' 75 x 75 à 200 x 200 18 +10/-15° (verticale) +/-90° (horizontale) - 53 à 213 903069
