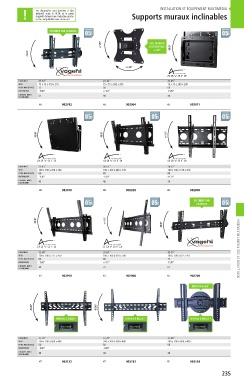

Page 235 - NOVE1

INSTALLATION ET ÉQUIPEMENT MULTIMÉDIA
Les diagonales sont données à titre
! indicatif, seuls le VESA et le poids Supports muraux inclinables
supporté donnent une indication précise
sur la compatibilité avec un écran !

05 05
SÉCURISÉ PAR CADENAS GARANTIE ANS GARANTIE ANS
+/-20° HORIZONTALE -15/0°
INCLINAISON
-15/0° +/-30°

+/-30°
®
DIAGONALE 23-32’’ 23-42’’ 22-45’’
VESA 75 x 75 à 418 x 355 75 x 75 à 200 x 200 75 x 75 à 200 x 200
POIDS MAX (EN KG) 75 30 60
INCLINAISON -15/0° +/-20° -15/0°
DISTANCE MUR / 61 90 40
ECRAN (MM)
RÉF. 902702 RÉF. 903064 RÉF. 903011

05 05 05
GARANTIE ANS
GARANTIE ANS
GARANTIE ANS
-15/0° -15/0° +/-15°

® ® ® ®

DIAGONALE 22-45’’ 26-52’’ 26-52’’
VESA 100 x 100 à 200 x 200 100 x 100 à 440 x 330 100 x 100 à 510 x 410
POIDS MAX (EN KG) 60 80 80
INCLINAISON -15/0° -15/0° +/-15°
DISTANCE MUR / 45 48 70
ECRAN (MM)
RÉF. 903010 RÉF. 902920 RÉF. 902909

05 05 SÉCURISÉ PAR 05
GARANTIE ANS
GARANTIE ANS
GARANTIE ANS
CADENAS
-15/0° +/-15°
INSTALLATION ET ÉQUIPEMENT MULTIMÉDIA
-15/0°

® ®

DIAGONALE 32-60’’ 32-65’’ 42-55’’
VESA 100 x 100 à 725 x 450 100 x 100 à 810 x 500 100 x 100 à 827 x 472
POIDS MAX (EN KG) 80 80 75
INCLINAISON -15/0° +/-15° -15/0°
DISTANCE MUR / 48 75 61
ECRAN (MM)
RÉF. 902910 RÉF. 902908 RÉF. 902708

ROTATION 360°

-10/0° -10/0°

NIVEAU À BULLE ! NIVEAU À BULLE ! NIVEAU À BULLE !

DIAGONALE 37-70’’ 37-70’’ 37-60’’
VESA 200 x 200 à 600 x 400 200 x 200 à 800 x 400 200 x 200 à 600 x 400
POIDS MAX (EN KG) 50 50 50
INCLINAISON -10/0° -10/0° -
DISTANCE MUR / 44 44 46
ECRAN (MM)
RÉF. 903132 RÉF. 903133 RÉF. 903134

235
