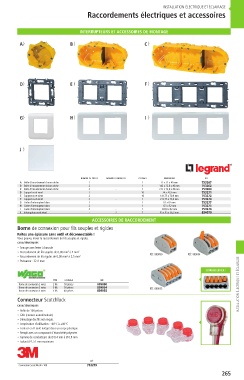

Page 265 - NOVE1

INSTALLATION ÉLECTRIQUE ET ÉCLAIRAGE
Raccordements électriques et accessoires

INTERRUPTEURS ET ACCESSOIRES DE MONTAGE

A B C

D E F

G H I

J

NOMBRE DE POSTES NOMBRE DE MODULES COLISAGE DIMENSIONS RÉF.
A Boîte d'encastrement cloison sèche 1 - 1 71 x 71 x 40 mm 753267
B Boîte d'encastrement cloison sèche 2 - 1 142 x 72,8 x 40 mm 753262
C Boîte d'encastrement cloison sèche 3 - 1 213 x 72,8 x 40 mm 753263
D Support va-et-vient 1 - 10 74 x 70,9 mm 753271
E Support va-et-vient 2 - 10 141,75 x 70,9 mm 753272
F Support va-et-vient 3 - 1 212,75 x 70,9 mm 753273
G Cadre d'interrupteur blanc 1 - 1 82 x 82 mm 753277
H Cadre d'interrupteur blanc 2 - 1 123 x 82 mm 753275
I Cadre d'interrupteur blanc 3 - 1 294,8 x 82 mm 753276
J Interrupteur va-et-vient - 2 1 45 x 45 x 36,3 mm 834070
ACCESSOIRES DE RACCORDEMENT
Borne de connexion pour fils souples et rigides
Faites une épissure sans outil et déconnectable !
Vous pouvez mixer le raccordement de fils souples et rigides.
CARACTÉRISTIQUES
• Serrage avec levier à bascule
• Raccordement de fils souples de 0,08 mm à 4 mm 2
2
RÉF. 809090 RÉF. 809054
2
• Raccordement de fils rigides de 0,08 mm à 2,5 mm 2
• Puissance : 32 A max
SERRAGE LEVIER !
TYPE COLISAGE RÉF.
Borne de connexion 2 voies 2 fils 50 pièces 809090 INSTALLATION ÉLECTRIQUE ET ÉCLAIRAGE
Borne de connexion 3 voies 3 fils 50 pièces 809054 RÉF. 809055
Borne de connexion 5 voies 5 fils 40 pièces 809055

Connecteur Scotchlock
CARACTÉRISTIQUES
• Boîte de 100 pièces
• CAD (contact autodénudant)
• Dénudage des fils non requis
• Température d’utilisation : -40°C à +80°C
• Contact en U isolé intégré dans un corps plastique
• Rempli avec un composant d’étanchéité polymère
• Gamme de conducteurs de Ø 0,4 mm à Ø 0,8 mm
• Isolant Ø 1,52 mm maximum

RÉF.
Connecteur Scotchlock x 100 753279
265
