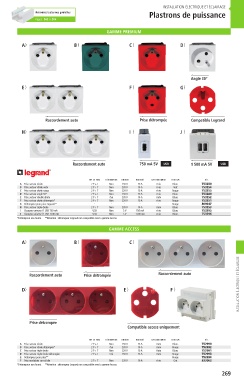

Page 269 - NOVE1

INSTALLATION ÉLECTRIQUE ET ÉCLAIRAGE
Retrouvez toutes nos goulottes
Plastrons de puissance
Pages : 262 à 264

GAMME PREMIUM

A B C D

Angle 30°
E F G

Raccordement auto Prise détrompée Compatible Legrand

H I J

Raccordement auto 750 mA 5V USB 1 500 mA 5V USB

TYPE DE PRISE DÉTROMPEUR TENSION INTENSITÉ RACCORDEMENT COULEUR RÉF.
A Prise secteur droite 2 P + T Non 230 V 16 A A vis Blanc 753250
B Prise secteur droite verte 2 P + T Non 230 V 16 A A vis Vert 753254
C Prise secteur droite rouge 2 P + T Non 230 V 16 A A vis Rouge 753255
D Prise secteur angle 30° 2 P + T Non 230 V 16 A A vis Blanc 753280
E Prise secteur double droite 2 P + T Oui 230 V 16 A Auto Blanc 753252
F Prise secteur droite détrompée* 2 P + T Non 230 V 16 A A vis Rouge 753251
G Détrompeur pour prise Legrand** - - - - - Rouge 809047
H Prise secteur triple droite 2 P + T Non 230 V 16 A Auto Blanc 753253
I Chargeur universel 1 USB 750 mA USB Non 5 V 750 mA A vis Blanc 753295
J Chargeur universel 2 USB 1500 mA USB Non 5 V 1500 mA A vis Blanc 753296
*Détrompeur non fourni. **Attention : détrompeur Legrand non compatible avec la gamme Access.
GAMME ACCESS

A B C

INSTALLATION ÉLECTRIQUE ET ÉCLAIRAGE

Raccordement auto Prise détrompée Raccordement auto

D E F

Prise détrompée
Compatible access uniquement

TYPE DE PRISE DÉTROMPEUR TENSION INTENSITÉ RACCORDEMENT COULEUR RÉF.
A Prise secteur droite 2 P + T Non 230 V 16 A Auto Blanc 752990
B Prise secteur droite détrompée* 2 P + T Oui 230 V 16 A Auto Rouge 752992
C Prise secteur triple droite 2 P + T Non 230 V 16 A Auto Blanc 752991
D Prise secteur triple droite détrompée 2 P + T Oui 230 V 16 A Auto Rouge 752993
E Détrompeur pour prise** - - - - - Rouge 752994
F Prise modulaire sur rail din 2 P + T Non 230 V 16 A A vis Gris 832063
*Détrompeur non fourni. **Attention : détrompeur Legrand non compatible avec la gamme Access.
