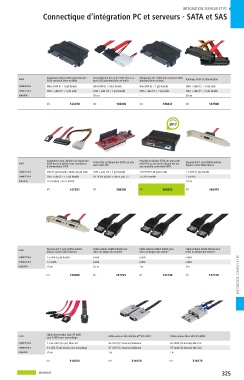

P. 325

INTÉGRATION SERVEUR ET PC
                         Connectique d’intégration PC et serveurs - SATA et SAS















                           Adaptateur Micro SATA type SSD vers   Raccordement d'un CD / DVD slim à un   Adaptateur CD / DVD slim vers port SATA
               USAGE                                                                  Rallonge SATA et alimentation
                           SATA standard (alim et data)  port SATA standard (alim et data)  standard (alim et data)
               CONNECTEUR A  Micro-SATA (9 + 7 pts) femelle  Slim-SATA (6 + 7 pts) femelle  Slim-SATA (6 + 7 pts) femelle  SATA + alim (15 + 7 pts) mâle
               CONNECTEUR B  SATA + alim (15 + 7 pts) mâle  SATA + alim (15 + 7 pts) femelle  SATA + alim (15 + 7 pts) mâle  SATA + alim (15 + 7 pts) femelle
               LONGUEUR    -                  50 cm               -                   50 cm
                           RÉF.     146310    RÉF.      146330    RÉF.      146341    RÉF.      147500



                                                                               2017








                           Adaptateur pour installer un disque dur   Installez un disque SATA sur une carte
               USAGE       SATA dans un boîtier sans connecteur   Connectez un disque dur SATA sur une   mère IDE ou un ancien disque IDE sur   Equerre slot 1 port eSATA externe
                                              carte mère IDE
                                                                                      depuis 1 port SATA interne
                           d'alimentation SATA                    une nouvelle carte mère SATA.
               CONNECTEUR A  SATA (7 pts) femelle + Molex (4 pts) mâle  SATA + alim (15 + 7 pts) femelle  1x IDE HE10 40 points mâle  1 x SATA (7 pts) femelle
               CONNECTEUR B  SATA + alim (15 + 7 pts) femelle  HE 10 (40 pts) IDE + alim 4 pins 2,5"  2x SATA Femelle  1 x eSATA
               LONGUEUR    20 cm (alim) ; 50 cm (SATA)  -         -                   30 cm
                           RÉF.     147551    RÉF.      306530    RÉF.      306532    RÉF.      145079













                           Equerre slot 2 port eSATA externe    Câble externe eSATA blindé pour    Câble externe eSATA blindé pour    Câble externe eSATA blindé pour
               USAGE
                           depuis 2 ports SATA internes  relier un disque dur externe  relier un disque dur externe  relier un disque dur externe
                                                                                                            INTÉGRATION SERVEUR ET PC
               CONNECTEUR A  1 x SATA (7 pts) femelle  eSATA      eSATA               eSATA
               CONNECTEUR B  1 x eSATA        eSATA               eSATA               eSATA
               LONGUEUR    30 cm              0,5 m               1 m                 2 m
                                    145080
                                                                                               147740
                                                        147701
                                                                            147730
                           RÉF.               RÉF.                RÉF.                RÉF.










                           Câble interne Mini SAS SFF-8087
               USAGE                                 Câble externe SAS Infiniband ®  SFF-8470  Câble externe Mini SAS SFF-8088
                           vers 4 SATA avec verrouillage
               CONNECTEUR A  1 x SFF-8087 (36 pts)  Mini SAS  SFF-8470 (32 broches) Infiniband  SFF-8088 (26 broches) Mini SAS
               CONNECTEUR B  4 x SATA (7 pts) femelle avec verrouillage  SFF-8470 (32 broches) Infiniband  SFF-8088 (26 broches) Mini SAS
               LONGUEUR    50 cm                     1 m                       1 m
                           RÉF.     314200           RÉF.      314150          RÉF.      314170

                                                                                                     325
                       : NOUVEAUTÉ
