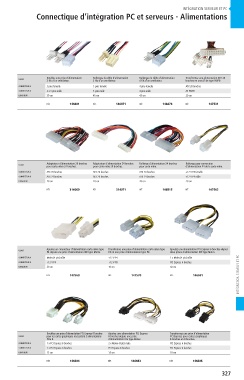

Page 327 - NOVE1

INTÉGRATION SERVEUR ET PC
Connectique d’intégration PC et serveurs - Alimentations

Doublez une prise d’alimentation Rallongez le câble d’alimentation Rallongez le câble d’alimentation Transformez une alimentation ATX 20
USAGE
3 fils d’un ventilateur. 3 fils d’un ventilateur. 4 fils d’un ventilateur. broches en une AT de type P8/P9.
CONNECTEUR A 3 pins femelle 3 pins femelle 4 pins femelle ATX 20 broches
CONNECTEUR B 2 x 3 pins mâle 3 pins mâle 4 pins mâle AT P8/P9
LONGUEUR
30 cm 45 cm 45 cm 20 cm
146881 146871 146876 147531
RÉF. RÉF. RÉF. RÉF.

Adaptateur d’alimentation 20 broches Adaptateur d’alimentation 24 broches Rallonge d’alimentation 24 broches Rallonge pour connecteur
USAGE
pour carte mère 24 broches. pour carte mère 20 broches. pour carte mère. d’alimentation P4 de la carte mère.
CONNECTEUR A
ATX 20 broches ATX 24 broches ATX 24 broches +12 V P4 femelle
CONNECTEUR B
ATX 24 broches ATX 20 broches ATX 24 broches +12 V P4 mâle
LONGUEUR 20 cm 10 cm 20 cm 20 cm
314060 314071 146815 147562
RÉF. RÉF. RÉF. RÉF.

Ajoutez un connecteur d’alimentation carte mère type Transformez une prise d’alimentation carte mère type Ajoutez une alimentation PCI Express 6 broches depuis
USAGE
P4 depuis une prise d’alimentation IDE type Molex. P4 en une prise d’alimentation type P8. deux prises d’alimentation IDE type Molex
INTÉGRATION SERVEUR ET PC
CONNECTEUR A
Molex (4 pts) mâle +12 V P4 2 x Molex (4 pts) mâle
CONNECTEUR B
+12 V P4 +12 V P8 PCI Express 6 broches
LONGUEUR 20 cm 10 cm 50 cm
147560 147570 146691
RÉF. RÉF. RÉF.

Doublez une prise d’alimentation PCI Express 6 broches Ajoutez une alimentation PCI Express Transformez une prise d’alimentation
USAGE pour les cartes graphiques nécessitant 2 alimentations 8 broches depuis une prise PCI Express pour cartes graphiques
PCIe 6. d’alimentation IDE type Molex. 6 broches en 8 broches.
CONNECTEUR A
1 x PCI Express 6 broches 2 x Molex (4 pts) mâle PCI Express 6 broches
CONNECTEUR B
2 x PCI Express 6 broches PCI Express 8 broches PCI Express 8 broches
LONGUEUR 15 cm 15 cm 10 cm
146694 146693 146695
RÉF. RÉF. RÉF.
327
