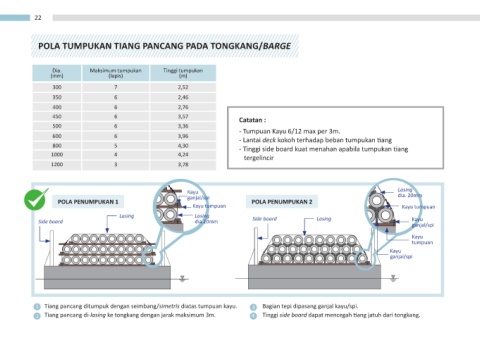

POLA TUMPUKAN TIANG PANCANG PADA TONGKANG/BARGE
Dia. Maksimum tumpukan Tinggi tumpukan
(mm) (lapis) (m)
300 7 2,52
350 6 2,46
400 6 2,76
450 6 3,57 Catatan :
500 6 3,36 - Tumpuan Kayu 6/12 max per 3m.
600 6 3,96 - Lantai deck kokoh terhadap beban tumpukan tiang
800 5 4,30 - Tinggi side board kuat menahan apabila tumpukan tiang
1000 4 4,24 tergelincir
1200 3 3,78
Kayu Lasing
ganjal/spi dia. 20mm
POLA PENUMPUKAN 1 POLA PENUMPUKAN 2
Kayu tumpuan Kayu tumpuan
Lasing Lasing
Side board dia.20mm Side board Lasing Kayu
ganjal/spi
Kayu
tumpuan
Kayu
ganjal/spi
1 Tiang pancang ditumpuk dengan seimbang/simetris diatas tumpuan kayu. 3 Bagian tepi dipasang ganjal kayu/spi.
2 Tiang pancang di-lasing ke tongkang dengan jarak maksimum 3m. 4 Tinggi side board dapat mencegah tiang jatuh dari tongkang.
