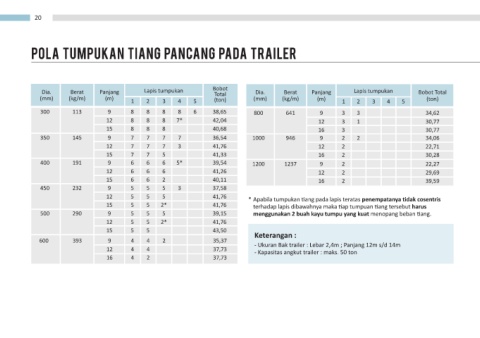

POLA TUMPUKAN TIANG PANCANG PADA TRAILER

Dia. Berat Panjang Lapis tumpukan Bobot Dia. Berat Panjang Lapis tumpukan Bobot Total
Total
(mm) (kg/m) (m) 1 2 3 4 5 (ton) (mm) (kg/m) (m) 1 2 3 4 5 (ton)
300 113 9 8 8 8 8 6 38,65 800 641 9 3 3 34,62
12 8 8 8 7* 42,04 12 3 1 30,77
15 8 8 8 40,68 16 3 30,77
350 145 9 7 7 7 7 36,54 1000 946 9 2 2 34,06
12 7 7 7 3 41,76 12 2 22,71
15 7 7 5 41,33 16 2 30,28
400 191 9 6 6 6 5* 39,54 1200 1237 9 2 22,27
12 6 6 6 41,26 12 2 29,69
15 6 6 2 40,11 16 2 39,59
450 232 9 5 5 5 3 37,58
12 5 5 5 41,76 * Apabila tumpukan tiang pada lapis teratas penempatanya tidak cosentris
15 5 5 2* 41,76 terhadap lapis dibawahnya maka tiap tumpuan tiang tersebut harus
500 290 9 5 5 5 39,15 menggunakan 2 buah kayu tumpu yang kuat menopang beban tiang.
12 5 5 2* 41,76
15 5 5 43,50 Keterangan :
600 393 9 4 4 2 35,37 - Ukuran Bak trailer : Lebar 2,4m ; Panjang 12m s/d 14m
12 4 4 37,73 - Kapasitas angkut trailer : maks. 50 ton
16 4 2 37,73
