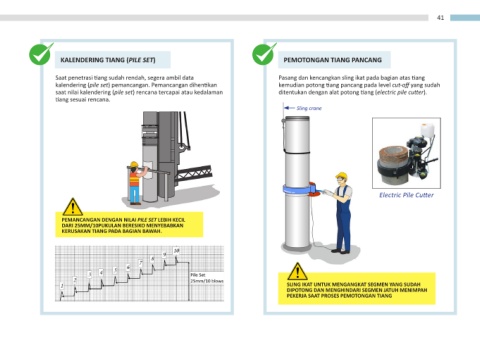

                KALENDERING TIANG (PILE SET)                           PEMOTONGAN TIANG PANCANG

               Saat penetrasi tiang sudah rendah, segera ambil data   Pasang dan kencangkan sling ikat pada bagian atas tiang
               kalendering (pile set) pemancangan. Pemancangan dihentikan   kemudian potong tiang pancang pada level cut-off yang sudah
               saat nilai kalendering (pile set) rencana tercapai atau kedalaman   ditentukan dengan alat potong tiang (electric pile cutter).
               tiang sesuai rencana.
                                                                           Sling crane












                                                                                               Electric Pile Cutter


                PEMANCANGAN DENGAN NILAI PILE SET LEBIH KECIL
                DARI 25MM/10PUKULAN BERESIKO MENYEBABKAN
                KERUSAKAN TIANG PADA BAGIAN BAWAH.






                                                                        SLING IKAT UNTUK MENGANGKAT SEGMEN YANG SUDAH
                                                                        DIPOTONG DAN MENGHINDARI SEGMEN JATUH MENIMPAH
                                                                        PEKERJA SAAT PROSES PEMOTONGAN TIANG
