44

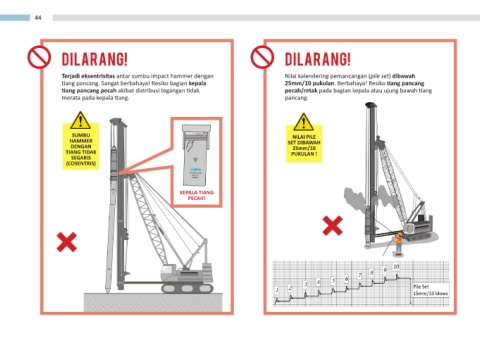

                DILARANG!                                               DILARANG!

                Terjadi eksentrisitas antar sumbu impact hammer dengan   Nilai kalendering pemancangan (pile set) dibawah
                tiang pancang. Sangat berbahaya! Resiko bagian kepala   25mm/10 pukulan. Berbahaya! Resiko tiang pancang
                tiang pancang pecah akibat distribusi tegangan tidak    pecah/retak pada bagian kepala atau ujung bawah tiang
                merata pada kepala tiang.                               pancang.




                   SUMBU                                                  NILAI PILE
                  HAMMER                                                SET DIBAWAH
                   DENGAN                                                 25mm/10
                 TIANG TIDAK                                             PUKULAN !
                   SEGARIS
                 (COSENTRIS)


                                              KEPALA TIANG
                                                PECAH!
