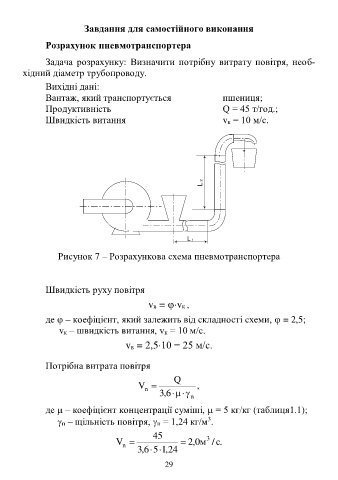

Page 29 - РОЗРАХУНКИ_МЕХАНIЗМIВ_I_ВУЗЛIВ

Завдання для самостійного виконання
Розрахунок пневмотранспортера

Задача розрахунку: Визначити потрібну витрату повітря, необ-
хідний діаметр трубопроводу.
Вихідні дані:
Вантаж, який транспортується пшениця;
Продуктивність Q = 45 т/год.;
Швидкість витання vк = 10 м/с.

L 2

L 1
Рисунок 7 – Розрахункова схема пневмотранспортера

Швидкість руху повітря
vв = vк ,

де  – коефіцієнт, який залежить від складності схеми,  = 2,5;
vк – швидкість витання, vк = 10 м/с.

vв = 2,510 = 25 м/с.

Потрібна витрата повітря
Q
V  6 , 3     n ,
n

де  – коефіцієнт концентрації суміші,  = 5 кг/кг (таблиця1.1);
3
п – щільність повітря, п = 1,24 кг/м .
45
V  6 , 3  5 , 1 24  0 , 2 м 3 . с /
n
