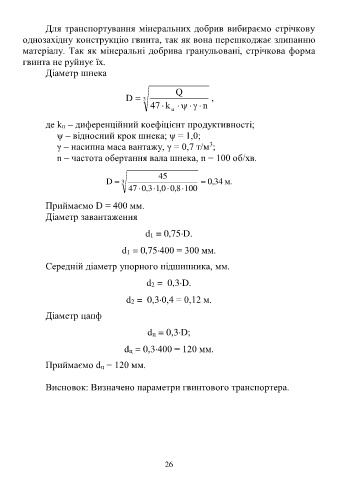

Для транспортування мінеральних добрив вибираємо стрічкову
однозахідну конструкцію гвинта, так як вона перешкоджає злипанню
матеріалу. Так як мінеральні добрива гранульовані, стрічкова форма
гвинта не руйнує їх.
Діаметр шнека

Q
D  3 ,
47  k   n   
п
де kп – диференційний коефіцієнт продуктивності;
ψ – відносний крок шнека; ψ = 1,0;
3
γ – насипна маса вантажу, γ = 0,7 т/м ;
n – частота обертання вала шнека, n = 100 об/хв.
45
D  3  , 0 34 . м
47 3 , 0  0 , 1  8 , 0  100

Приймаємо D = 400 мм.
Діаметр завантаження
d1 = 0,75D.

d1 = 0,75400 = 300 мм.
Середній діаметр упорного підшипника, мм.

d2 = 0,3D.

d2 = 0,30,4 = 0,12 м.
Діаметр цапф

dц = 0,3D;
dц = 0,3400 = 120 мм.

Приймаємо dц = 120 мм.

Висновок: Визначено параметри гвинтового транспортера.
