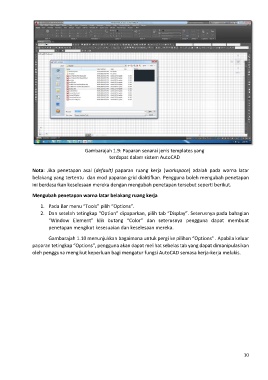

Page 22 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK
P. 22
Gambarajah 1.9: Paparan senarai jenis templates yang
terdapat dalam sistem AutoCAD
Nota: Jika penetapan asal (default) paparan ruang kerja (workspace) adalah pada warna latar
belakang yang tertentu dan mod paparan grid diaktifkan. Pengguna boleh mengubah penetapan
ini berdasarkan keselesaan mereka dengan mengubah penetapan tersebut seperti berikut.
Mengubah penetapan warna latar belakang ruang kerja
1. Pada Bar menu “Tools” pilih “Options”.
2. Dan setelah tetingkap “Option” dipaparkan, pilih tab “Display”. Seterusnya pada bahagian
“Window Element” klik butang “Color” dan seterusnya pengguna dapat membuat
penetapan mengikut kesesuaian dan keselesaan mereka.
Gambarajah 1.10 menunjukkan bagaimana untuk pergi ke pilihan “Options” . Apabila keluar
paparan tetingkap “Options”, pengguna akan dapat melihat sebelas tab yang dapat dimanipulasikan
oleh pengguna mengikut keperluan bagi mengatur fungsi AutoCAD semasa kerja-kerja melukis.
10
