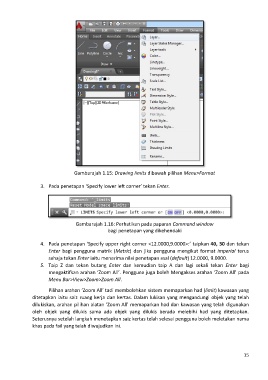

Gambarajah 1.15: Drawing limits dibawah pilihan Menu>Format

3. Pada penetapan ‘Specify lower left corner’ tekan Enter.

Gambarajah 1.16: Perhatikan pada paparan Command window
bagi penetapan yang dikehendaki

4. Pada penetapan ‘Specify upper right corner <12.0000,9.0000>:’ taipkan 40, 30 dan tekan
Enter bagi pengguna matrik (Metric) dan jika pengguna mengikut format imperial terus
sahaja tekan Enter iaitu menerima nilai penetapan asal (default) 12.0000, 9.0000.
5. Taip Z dan tekan butang Enter dan kemudian taip A dan lagi sekali tekan Enter bagi
mengaktifkan arahan ‘Zoom All’. Pengguna juga boleh Mengakses arahan ‘Zoom All’ pada
Menu Bar>View>Zoom>Zoom All.

Pilihan arahan ‘Zoom All’ tadi membolehkan sistem memaparkan had (limit) kawasan yang
ditetapkan iaitu saiz ruang kerja dan kertas. Dalam lukisan yang mengandungi objek yang telah
dilukiskan, arahan pilihan alatan ‘Zoom All’ memaparkan had dan kawasan yang telah digunakan
oleh objek yang dilukis sama ada objek yang dilukis berada melebihi had yang ditetapkan.
Seterusnya setelah langkah menetapkan saiz kertas telah selesai pengguna boleh meletakan nama
khas pada fail yang telah diwujudkan ini.

15
