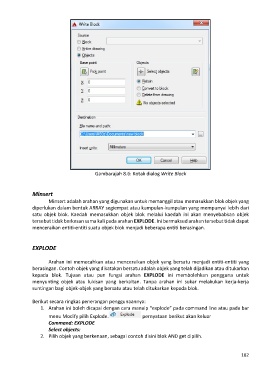

Gambarajah 8.6: Kotak dialog Write Block

Minsert
Minsert adalah arahan yang digunakan untuk memanggil atau memasukkan blok objek yang
diperlukan dalam bentuk ARRAY segiempat atau kumpulan-kumpulan yang mempunyai lebih dari
satu objek blok. Kaedah memasukkan objek blok melalui kaedah ini akan menyebabkan objek
tersebut tidak berkesan sama kali pada arahan EXPLODE. Ini bermaksud arahan tersebut tidak dapat
menceraikan entiti-entiti suatu objek blok menjadi beberapa entiti berasingan.

EXPLODE

Arahan ini memecahkan atau menceraikan objek yang bersatu menjadi entiti-entiti yang
berasingan. Contoh objek yang dikatakan bersatu adalah objek yang telah dijadikan atau ditukarkan
kepada blok. Tujuan atau pun fungsi arahan EXPLODE ini membolehkan pengguna untuk
menyunting objek atau lukisan yang berkaitan. Tanpa arahan ini sukar melakukan kerja-kerja
suntingan bagi objek-objek yang bersatu atau telah ditukarkan kepada blok.

Berikut secara ringkas penerangan penggunaannya:
1. Arahan ini boleh dicapai dengan cara menaip “explode” pada command line atau pada bar

menu Modify pilih Explode. pernyataan berikut akan keluar
Command: EXPLODE
Select objects:
2. Pilih objek yang berkenaan, sebagai contoh disini blok AND get dipilih.
