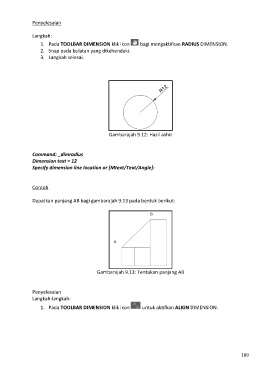

Page 201 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK

Penyelesaian

Langkah:
1. Pada TOOLBAR DIMENSION klik ikon bagi mengaktifkan RADIUS DIMENSION.
2. Snap pada bulatan yang dikehendaki.
3. Langkah selesai.

Gambarajah 9.12: Hasil akhir

Command: _dimradius
Dimension text = 12
Specify dimension line location or [Mtext/Text/Angle]:

Contoh

Dapatkan panjang AB bagi gambarajah 9.13 pada bentuk berikut:

Gambarajah 9.13: Tentukan panjang AB

Penyelesaian
Langkah-langkah:
1. Pada TOOLBAR DIMENSION klik ikon untuk aktifkan ALIGN DIMENSION.

189
