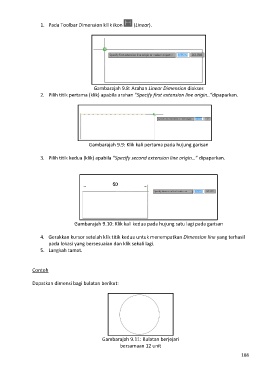

1. Pada Toolbar Dimension killk ikon (Linear).

Gambarajah 9.8: Arahan Linear Dimension diakses
2. Pilih titik pertama (klik) apabila arahan “Specify first extension line origin..”dipaparkan.

Gambarajah 9.9: Klik kali pertama pada hujung garisan

3. Pilih titik kedua (klik) apabila “Specify second extension line origin…” dipaparkan.

Gambarajah 9.10: Klik kali kedua pada hujung satu lagi pada garisan

4. Gerakkan kursor setelah klik titik kedua untuk menempatkan Dimension line yang terhasil
pada lokasi yang bersesuaian dan klik sekali lagi.
5. Langkah tamat.

Contoh

Dapatkan dimensi bagi bulatan berikut:

Gambarajah 9.11: Bulatan berjejari
bersamaan 12 unit
188
